Оптическое окно с ультранизким отражением, плоскостность: λ/10, рабочая длина волны: 515 нм, диаметр: 12.7 мм

Описание

Оптическое окно 11-251 диаметром 12,7 мм рассчитано на длину волны 515 нм (зелёный свет) и несёт покрытие ультранизкого отражения — специальное многослойное покрытие, снижающее отражение от поверхности до исчезающе малой величины, заметно ниже, чем у обычного однослойного или простого многослойного просветляющего покрытия.

Точность плоской формы поверхности — лучше λ/10, то есть проходящий через окно свет почти не искажается по форме волны, что важно в сочетании с ультранизким отражением: подобные окна обычно ставят в самые чувствительные к потерям света и к искажениям волнового фронта места оптической схемы.

Такие окна применяют в прецизионных лазерных резонаторах и высокочувствительных измерительных установках на длине волны 515 нм, где даже доли процента отражённого или искажённого света заметно сказываются на результате работы всей системы.

Компактный диаметр (12,7 мм) удобен для встраивания такого прецизионного окна прямо внутрь компактного лазерного модуля, не увеличивая заметно общие габариты прибора.

Стоимость окна с ультранизким отражением обычно выше, чем у обычного просветлённого окна, но эта разница оправдана там, где даже небольшие дополнительные потери света недопустимы для работы всей чувствительной установки.

Характеристики

• Артикул: 11-251; производитель: Edmund Optics
• Тип: окно с ультранизким отражением
• Рабочая длина волны: 515 нм
• Диаметр: 12,7 мм
• Точность плоской формы: лучше λ/10

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание семейства продуктов

• <Покрытия лазерной линии с коэффициентом отражения 0,1%
• Параметры длины волны Nd:YAG и Yb:YAG
• Снижение типичных потерь лазерной системы на 3 % (по сравнению с указанной системой с 0,25 % с 10 передающей оптикой)
• Улучшенная передача уменьшает обратные отражения, призрачные изображения и рассеянный свет.

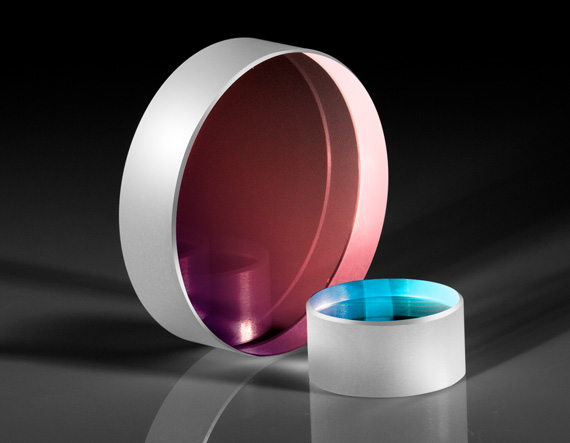

TECHSPEC^® λ/10 Окна со сверхнизкой отражательной способностью имеют просветляющие покрытия с коэффициентом отражения менее 0,1 % на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. Окна со сверхнизкой отражательной способностью TECHSPEC λ/10 доступны в диапазоне лазерных V-покрытий от 266 до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.
