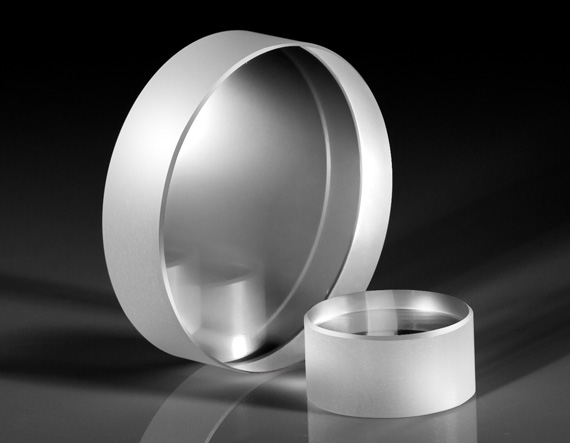

Подложка без покрытия, для лазерных оптических окон, диаметр: 12.7 мм, толщина: 3.18 мм, материал: плавленый кварц

Описание

Подложка из плавленого кварца Edmund Optics (артикул 37-693) — это специализированный оптический или опто-механический компонент для работы в диапазоне: широкий спектр: УФ-ИК. Ключевые параметры: диаметр 12,7 мм, толщина 3,18 мм. Подложка из плавленого кварца служит основой для кастомных лазерных окон и фильтров.

Плавленый кварц обладает исключительной однородностью, низким коэффициентом теплового расширения и высокой УФ-прозрачностью. Отсутствие покрытия позволяет нанести любое специализированное слой (AR, высокоотражающее, поляризационное) по заказу. Точная толщина и параллельность граней критичны для качества волнового фронта. Данное исполнение (без покрытия) подбирается под спектр источника и требуемое качество волнового фронта. Изделие интегрируют в сборку как отдельный функциональный узел.

Характеристики

Поверхности полируются до лазерного качества. При нанесении покрытия дефекты субстрата не должны деградировать характеристики слоя. Указанные значения — диаметр 12,7 мм, толщина 3,18 мм — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки при монтаже.

При установке важно обеспечить чистоту рабочих поверхностей, избегать механических напряжений в оправе и соблюдать проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности на элементе, угол падения и поляризацию. Это сохраняет расчётные параметры и продлевает срок службы покрытий.

Отрасли применения

Основные сферы использования: изготовление лазерных окон, оптических фильтров, прототипирование покрытий. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях, телекоммуникациях и системах контроля качества.

Основа для изготовления лазерных окон высокой мощности, Brewster-концовок, нелинейных кристаллов с покрытием. Высокая плоскостность и отсутствие втянутостей гарантируют, что наносимое покрытие не деградирует из-за дефектов субстрата. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.

Описание семейства продуктов

• Качество поверхности 10-5 и плоскостность поверхности λ/10
• Плавленый кварц или материал N-BK7
• Стандартные британские размеры для сменных решений
• Доступны версии с лазерным покрытием

Подложки для окон без покрытия TECHSPEC® — это подложки для окон лазерного качества, предназначенные для использования в сложных лазерных приложениях. Эти подложки для лазерных окон изготавливаются из плавленого кварца для мощных лазеров, требующих превосходной термической стабильности, или из N-BK7 для более чувствительных к стоимости лазеров. Как плавленый кварц, так и подложки для лазерных окон N-BK7 характеризуются плоскостностью поверхности класса точности λ/10 и качеством поверхности 10-5, что обеспечивает минимальные помехи для передаваемых лучей. Подложки TECHSPEC для лазерных окон без покрытия доступны в стандартных размерах от 12,7 до 50,8 мм в диаметре для удобства замены в существующих лазерных системах. Доступны нестандартные размеры и варианты покрытия. Пожалуйста, свяжитесь с нами для получения индивидуальных запросов.
