Поставщик
|
Edmund Optics |
|
Артикул
|
39-014 |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Размер
|
Ø12.7 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Beam Sampler |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 1064nm, 20ns, 20Hz |
|
Чистая апертура (%)
|
90 |
|
Качество поверхности
|
10-5 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Угол падения (°)
|
0 ±5 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Диаметр (мм)
|
12.70 +0.00/-0.10 |
Описание

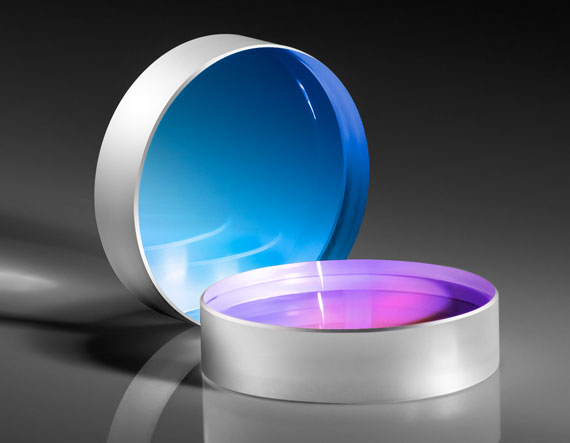

Оптическое окно для Nd:YAG-лазера, 1064 нм, разделение пучка, Ø12,7 мм. Оптическое окно для Nd:YAG-лазера предназначено для работы на 1064 нм и может выполнять функцию разделения оптического пучка. Компактный диаметр 12,7 мм упрощает установку в малогабаритные держатели и лазерные модули.
При проектировании установки сопоставляют рабочий спектр, апертуру, фокусное расстояние, механический интерфейс и требования к качеству пучка с параметрами всей схемы. Монтаж выполняют в чистой зоне без перекоса и чрезмерного усилия. После установки проверяют центрирование, ориентацию, устойчивость фиксации и отсутствие паразитных отражений.
Работа в расчетном режиме помогает сохранить характеристики системы и повторяемость результата. В лазерных трактах дополнительно контролируют плотность мощности, направление пучка и соблюдают требования безопасности.
Характеристики
- Артикул: 39-014
- Производитель: Edmund Optics
- Наименование: Оптическое окно для Nd:YAG-лазера, 1064 нм, разделение пучка, Ø12,7 мм
- Монтаж: совместимое оптическое и механическое оборудование
- Эксплуатация: защита поверхностей от загрязнений и механических повреждений
Отрасли применения
Изделие применяется в лазерных системах, мониторинге мощности, измерительных приборах и лабораторных установках. Конкретная схема выбирается по задачам проекта и характеристикам сопрягаемых компонентов.
Описание семейства продуктов
- Первая поверхность без покрытия обеспечивает отражение Френеля
- Покрытие с высоким порогом повреждения лазером на одной поверхности
- Качество поверхности: 10–5
Линейные пробоотборники Nd:YAG-лазера TECHSPEC® используются для разделения небольшой части падающего лазерного луча за счет френелевского отражения, обеспечиваемого непокрытой поверхностью, для целей мониторинга луча. Эти пробоотборники луча обладают высокими физическими свойствами для минимального воздействия на проходящий луч, включая качество поверхности 10-5 и плоскостность поверхности λ/10. Антибликовое покрытие с высоким порогом повреждения, нанесенное на вторую поверхность, помогает ограничить ложные отражения. Лазерные пробоотборники TECHSPEC Nd:YAG изготовлены из плавленого кремнезема УФ, что обеспечивает превосходную передачу от УФ до ИК и низкий коэффициент теплового расширения. Доступны пробоотборники луча с антиотражающим покрытием лазерной линии для длин волн 266, 355, 532 и 1064 нм.
Примечание. Пробоотборники линейного луча Nd:YAG TECHSPEC можно использовать с продуктами для лазерных измерений для мониторинга свойств луча, таких как мощность луча и профиль луча, в режиме реального времени.
