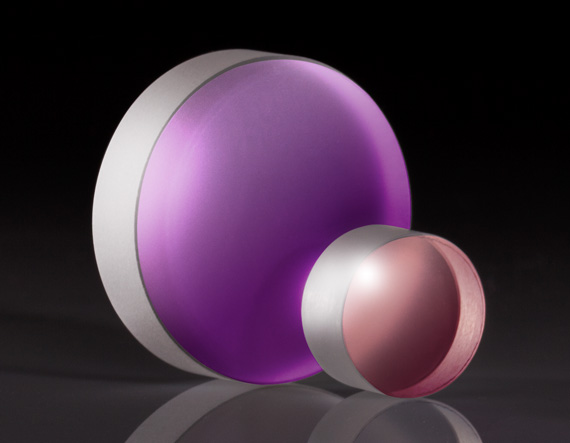

Зеркало для сверхкоротких импульсов, рабочая длина волны: 1030 нм, диаметр: 12.7 мм, угол падения: 7°

Описание

Зеркало для сверхкоротких импульсов — специализированный отражающий оптический элемент, конструкция диэлектрического многослойного покрытия которого разработана с учётом требований к минимальной дисперсии групповой задержки. При отражении фемто- и пикосекундных импульсов от обычного широкополосного зеркала различные спектральные компоненты импульса могут приобретать разный набег фазы, что приводит к временному уширению импульса и искажению его формы. Специализированное покрытие данного зеркала спроектировано таким образом, чтобы минимизировать этот эффект вблизи рабочей длины волны 1030 нм, характерной для мощных фемтосекундных лазерных систем на основе иттербия. Изделие рассчитано на работу под определённым углом падения — 7°, близким к нормальному, что типично для зеркал, используемых в компактных резонаторах и системах компрессии импульсов, где важно минимизировать геометрические искажения пучка при отражении. Диаметр подложки 12.7 мм соответствует стандартному полудюймовому типоразмеру, широко используемому в юстировочных оправах и держателях лазерных систем. Подложка изготавливается из материала с низким коэффициентом термического расширения для сохранения стабильности оптических параметров при высоких плотностях мощности излучения.

Характеристики

• Назначение: отражение сверхкоротких (фемто- и пикосекундных) импульсов
• Рабочая длина волны: 1030 нм
• Диаметр: 12.7 мм
• Угол падения: 7°
• Тип покрытия: диэлектрическое, оптимизированное по дисперсии групповой задержки

Отрасли применения

Зеркала данного типа применяются в фемтосекундных и пикосекундных лазерных системах для научных исследований сверхбыстрых процессов, в установках лазерной микрообработки материалов, а также в системах прецизионной резки и сверления, где требуется сохранение формы ультракороткого импульса. Их используют при построении усилителей чирпированных импульсов, компрессоров и систем транспортировки излучения в лабораториях фемтохимии и фемтофизики. Также подобные зеркала востребованы в медицинском лазерном оборудовании для офтальмологии и в системах генерации суперконтинуума, где стабильность временной формы импульса напрямую влияет на качество конечного результата.

Описание семейства продуктов

• Высокоотрицательный GDD до -1000 фс² при 7° AOI
• >Минимальное отражение 99,8 % (p-поляризация) при ширине полосы пропускания 60 нм
• Идеально подходит для компенсации дисперсии Yb:волоконных лазеров
• Сверхбыстрое рифленое покрытие

Высокодисперсионные сверхбыстрые зеркала с длиной волны 1030 нм характеризуются исключительно низким GDD и высоким коэффициентом отражения в диапазоне длин волн 60 нм благодаря оптимизированному многослойному покрытию. Основанное на дисперсионной оптической интерференции сверхбыстродействующее чирпированное покрытие обеспечивает этим зеркалам сильно отрицательную GDD -500 фс² или -1000 фс² при расчетном угле падения, 5 или 7 °. Эти зеркала имеют типичную отражательную способность >99,9% на расчетной длине волны и минимальную отражательную способность 99,8% по всей полосе пропускания. Сверхбыстрые зеркала с высокой дисперсией и длиной волны 1030 нм идеально подходят для сжатия импульсов и компенсации дисперсии Yb-лазеров, таких как гибридные мамышевские волоконные лазеры и лазеры на тонких дисках. Доступны стандартные имперские размеры ½” или 1” (12,7 мм или 25,4 мм); свяжитесь с нами, если для вашей лазерной системы требуется нестандартный размер, длина волны или ультракороткие импульсы, и мы будем рады найти правильное решение для вашего приложения.
