Светоделитель в форме куба, поляризующее разделение оптического пучка, рабочая длина волны: 1064 нм, диаметр: 12.7 мм

Описание

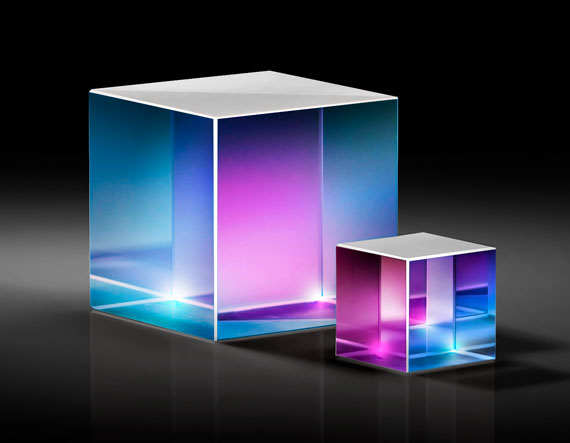

Кубический светоделитель 88-234 диаметром 12,7 мм рассчитан на длину волны 1064 нм (стандартная длина волны Nd:YAG лазера) и склеен из двух стеклянных призм с полупрозрачным покрытием на стыке между ними, образуя аккуратный кубик.

В отличие от обычного светоделителя, который просто делит свет на две части в заданном соотношении, этот светоделитель разделяет свет по поляризации: свет с одним направлением поляризации проходит через куб насквозь, а свет с другим направлением поляризации отражается в сторону под прямым углом. Так из одного лазерного луча получают два отдельных луча с разной поляризацией, направленных в разные стороны.

Кубическая (а не пластинчатая) форма светоделителя удобна тем, что оба выходных луча идут строго горизонтально/вертикально и легко направляются дальше по оптической схеме без дополнительных смещений.

Такие кубики используют, например, для того, чтобы направить лазерный луч в две разные части установки в зависимости от его поляризации, или чтобы объединить два лазерных луча разной поляризации в один общий пучок, идущий дальше по одному оптическому тракту.

По сравнению с обычным (неполяризующим) светоделителем, здесь деление луча происходит почти без потери энергии: вместо того чтобы часть света просто терять на неиспользуемом направлении, весь свет распределяется по двум выходам в зависимости от его поляризации, и практически ничего не теряется впустую.

Характеристики

• Артикул: 88-234; производитель: Edmund Optics
• Тип: кубический светоделитель, разделяющий свет по поляризации
• Рабочая длина волны: 1064 нм
• Диаметр (сторона): 12,7 мм

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание семейства продуктов

• Дизайн с оптическим контактом повышает порог повреждения и устраняет флуоресценцию цемента.
• Пропускание P-поляризованного света более 96 %
• Высокий коэффициент затухания, превышающий 1000:1.

Поляризационные кубические светоделители Laser Line High Energy — это простая в установке высококонтрастная альтернатива окнам Brewster. Лазерные высокоэнергетические поляризационные кубические светоделители обеспечивают более 96% пропускания p-поляризованного света, а также плоскостность поверхности λ/6 для минимального искажения волнового фронта. Чтобы повысить порог повреждения лазером и устранить флуоресценцию, эти поляризаторы сконструированы путем оптического контакта, а не склеивания УФ-призм из плавленого кварца с прямым углом. Поляризационные кубические светоделители Laser Line High Energy доступны для использования с различными распространенными длинами волн лазера Nd:YAG.
