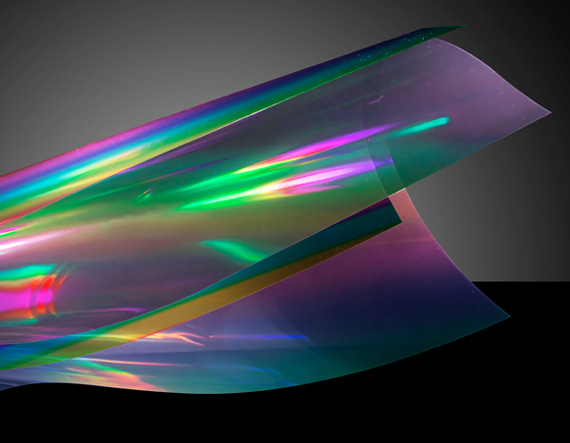

Голографическая дифракционная решетка-пленка 12 700 штр./дюйм, рулон: 6" х 200'

Описание

Голографическая дифракционная решётка в форме гибкой плёнки создаётся путём записи интерференционной картины двух когерентных лазерных пучков на светочувствительном материале с последующим формированием периодического рельефа поверхности. В отличие от нарезных решёток, голографический метод даёт исключительно равномерный период штрихов и минимальный уровень паразитного рассеянного света, что повышает контраст и точность спектрального разложения. Указанная плотность 12 700 штрихов на дюйм — очень высокое значение, обеспечивающее значительный угол дифракции и высокое угловое разрешение при разложении света на составляющие длины волн. Поставка в виде рулона размером 6х200 дюймов удобна для последующей нарезки решёток произвольного размера под конкретную оптическую схему или для интеграции в серийное производство приборов, что расширяет область использования материала за пределы единичных лабораторных задач.

Характеристики

• Тип: голографическая дифракционная решётка-плёнка
• Плотность штрихов: 12 700 штр/дюйм
• Формат поставки: рулон 6 х 200 дюймов
• Технология изготовления: голографическая запись интерференционного рельефа
• Низкий уровень паразитного рассеянного света

Отрасли применения

Материал используется при изготовлении спектрометров, монохроматоров, лазерных систем спектральной селекции, а также декоративных и защитных голографических элементов, оптических датчиков и учебных демонстрационных наборов по дифракционной оптике.

Пленка с голографической дифракционной решеткой используется для разделения белого света на все цвета спектра. Это идеальный выбор для спектроскопических экспериментов, поскольку голографические решетки демонстрируют значительно более острые дифракционные порядки, чем их линейчатые аналоги, за счет уменьшения количества производимого рассеянного света. Это приводит к повышенной способности видеть линии поглощения и излучения с помощью решеток с более высокой пространственной частотой (1000 штрихов / мм).

Пленка с голографической дифракционной решеткой поставляется с двумя различными вариантами шага между канавками: 12700 штрихов / дюйм (500 штрихов / мм) и 25400 штрихов / дюйм (1000 штрихов / мм). При увеличении количества канавок на единицу площади угловая дисперсия дифракционных порядков будет увеличиваться. Следовательно, решетку 25400 штрихов / дюйм следует использовать в приложениях, которые требуют, чтобы спектр был распределен по более широкой области, а решетку 12700 штрихов / дюйм следует использовать, когда необходимо просмотреть большее количество порядков дифракции. Каждая разновидность голографической решетки доступна в листах размером 6 x 12 дюймов и 200-футовых рулонах. Они также доступны в виде квадратных карт размером 2 дюйма с открытой решеткой площадью 1 дюйм. Катаные решетки имеют ширину 6 дюймов с перерывами каждые 12 дюймов в длину.

Примечания:

- Ориентация канавки линейна и параллельна самому короткому размеру;

- Решетки требуют особого обращения, поэтому на них могут оставаться отпечатки пальцев и аэрозоли. Браться за решетки следует только за края. Необходимо связаться со специалистами, прежде чем пытаться очистить решетку.
