Поставщик
|
Edmund Optics |
|
Артикул
|
36-098 |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4450 |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
f / #
|
4 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<4.5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<3 |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
20-10 |
|
Радиус R1 (мм)
|
22.93 |
|
Числовая апертура NA
|
0.125 |
|
Размеры (мм)
|
12.7 x 12.7 |
|
Толщина кромки ET (мм)
|
2.1 |
|
Спецификация покрытия
|
Ravg ≤0.4% @ 425 - 675nm |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Чистая апертура CA (мм)
|
11.43 x 11.43 |
|
Подложка
|
UV Grade Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
47.95 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
Описание
Плоско-выпуклая цилиндрическая линза 36-098 компании Edmund Optics предназначена для осветительных задач. Её Ширина — 12,7 мм, Высота — 12,7 мм, фокусное расстояние — 50 мм. В отличие от обычной круглой линзы, у цилиндрической линзы одна сторона изогнута только в одном направлении, поэтому она собирает свет в линию, а не в точку.
На обе стороны нанесено покрытие, снижающее отражение света от поверхности до долей процента, рассчитанное на видимый свет 425–675 нм.
Такие линзы удобны там, где нужно осветить узкую полосу или щель равномерным светом — например, при подсветке линейных датчиков или щелевых отверстий в измерительных приборах.
При установке важно не перепутать направление линзы: она собирает свет в линию только вдоль одной определённой оси, а вдоль другой оси проходящий свет остаётся без изменений, поэтому саму линзу нужно сориентировать так, чтобы её линия фокусировки совпадала с нужным направлением в приборе.
Покрытие рассчитано на нормальное (перпендикулярное, 0°) падение света и обеспечивает работу линзы сразу в широком спектральном диапазоне 425–675 нм, что удобно там, где источник света не строго монохромный (не одной чистой длины волны), а излучает сразу в некоторой полосе длин волн.
Характеристики
- Артикул: 36-098; производитель: Edmund Optics
- Тип: плоско-выпуклая цилиндрическая линза (для освещения)
- Ширина: 12,7 мм
- Высота: 12,7 мм
- Фокусное расстояние: 50 мм
- Просветляющее покрытие: видимый свет 425–675 нм
Отрасли применения
- Осветительные и проекционные системы
- Медицинское и стоматологическое оборудование
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории

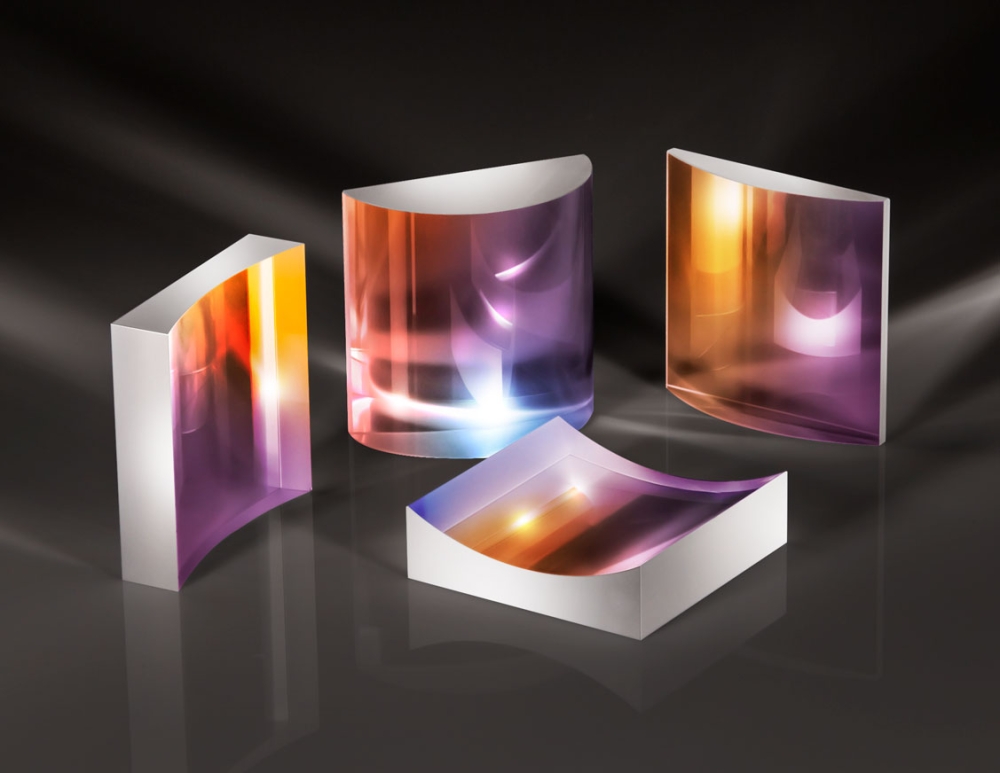

Описание семейства продуктов
- Обеспечивает превосходную производительность в диапазоне от УФ до ИК.
- Подложка из плавленого кремнезема
- Качество лазерной оптической поверхности
Широкополосные цилиндрические линзы TECHSPEC® Laser Grade имеют прецизионные характеристики для самых требовательных приложений. Эти линзы изготовлены из оптического стекла премиум-класса из плавленого кварца и предназначены для лазерных приложений с качеством поверхности 20-10. Наши широкополосные цилиндрические линзы TECHSPEC Laser Grade имеют жесткие допуски на клиновидность, обычно менее 3 угловых минут по всем размерам. Интеграция этих линз облегчается благодаря квадратным форм-факторам, обеспечивающим удобные варианты монтажа.
