Поставщик
|
Edmund Optics |
|
Артикул
|
34-752 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
f / #
|
8.00 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Осевое скручивание (угл. мин)
|
<3 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R1 (мм)
|
25.84 |
|
Числовая апертура NA
|
0.13 |
|
Толщина кромки ET (мм)
|
1.21 |
|
Покрытие
|
Uncoated |
|
Чистая апертура CA (мм)
|
11.43 x 11.43 |
|
Подложка
|
N-BK7 |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
2.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
48.68 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
|
Размеры (мм)
|
12.7 x 12.7 |
Описание
Плоско-выпуклая цилиндрическая линза для задач визуализации формирует линейный, а не точечный фокус за счёт того, что кривизна присутствует только в одной плоскости сечения линзы, тогда как в перпендикулярном направлении поверхность остаётся плоской. Такая геометрия применяется, когда необходимо преобразовать круглый или квадратный световой пучок в вытянутую полосу, либо, наоборот, собрать линейный источник излучения в более узкий профиль вдоль одной из осей. Отсутствие просветляющего покрытия на данной модели указывает на базовую конфигурацию элемента без специальной оптимизации под узкий спектральный диапазон, что делает линзу более универсальной в отношении используемых источников света ценой чуть более высоких френелевских потерь на отражение. Размер 12.7 x 12.7 мм соответствует стандартному дюймовому формату, удобному для установки в типовые оптомеханические оправы и держатели.
Характеристики
- Тип: плоско-выпуклая цилиндрическая линза
- Размер: 12.7 x 12.7 мм
- Фокусное расстояние: 50 мм
- Без просветляющего покрытия
- Формирование линейного фокуса вместо точечного
Отрасли применения
Линза применяется в системах формирования изображений и машинного зрения, лазерных линейных проекторах, спектрографах со щелевой оптикой и осветительных модулях, где требуется анаморфотное преобразование формы светового пучка. Дополнительно такие элементы востребованы в лабораторных стендах и в учебных демонстрациях прикладной оптики, где наглядно показывают различие между сферической и цилиндрической фокусировкой.
Описание семейства продуктов
- Идеально подходит для приложений формирования луча
- Строгий контроль оптических и геометрических допусков.

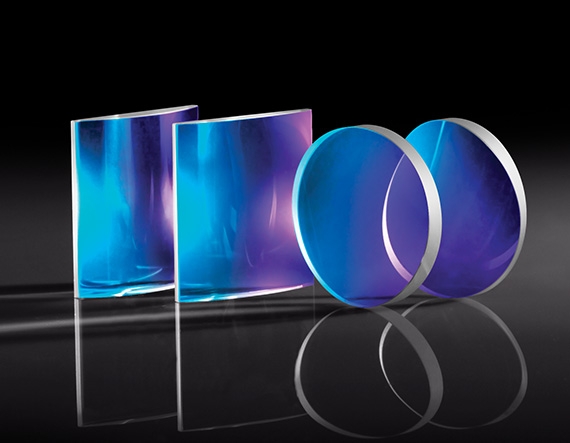

- Доступны прямоугольные и круглые форм-факторы
Цилиндрические линзы TECHSPEC® Imaging Grade PCX предлагают идеальное сочетание строго контролируемых допусков и масштабируемой цены для объемной интеграции. В отличие от сферических линз, которые фокусируют свет в двух измерениях, цилиндрические линзы используются для фокусировки света в одном измерении. Варианты покрытия AR доступны для лазерных приложений, сводя к минимуму рассеянный свет и максимизируя пропускную способность системы. Наши цилиндрические линзы TECHSPEC Imaging Grade PCX предназначены для управления геометрическими характеристиками, чтобы обеспечить стабильную производительность от проектирования до производства. Типичные области применения включают циркуляризацию эллиптических лучей лазерного диода, создание светового листа для измерительных систем или проецирование лазерной линии на поверхность.
Примечание. Цилиндрические линзы с отрицательным фокусным расстоянием см. в наших цилиндрических линзах TECHSPEC Imaging Grade PCV.
