Поставщик
|
Edmund Optics |
|
Артикул
|
13-468 |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Форма
|
цилиндрические |
|
Толщина кромки ET (мм)
|
4.73 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Cylinder Lens, Plano-Concave |
|
Качество поверхности
|
20-10 |
|
Радиус R1 (мм)
|
-11.46 |
|
Числовая апертура NA
|
0.25 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
2 |
|
Покрытие
|
Uncoated |
|
Чистая апертура CA (мм)
|
11.43 x 11.43 |
|
Подложка
|
UV Grade Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
3.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
-27.06 |
|
Эффективное фокусное расстояние EFL (мм)
|
-25.00 |
|
Допуск на размер (мм)
|
+0.0/-0.025 |
|
Размеры (мм)
|
12.7 x 12.7 |
Описание

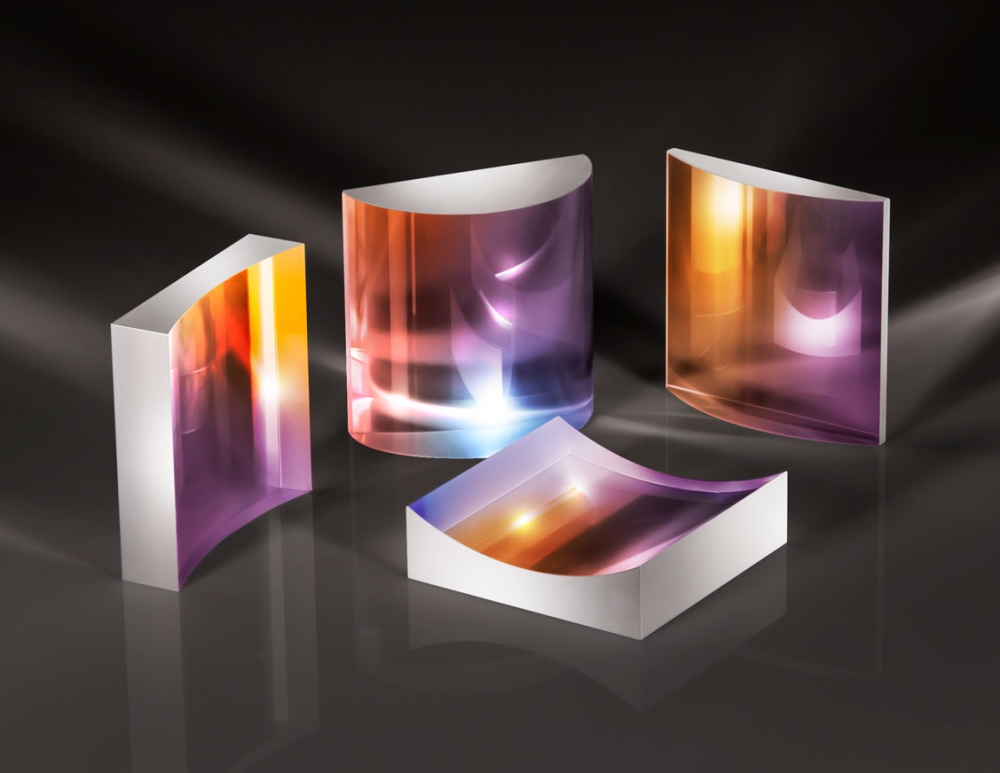

Плоско-вогнутая цилиндрическая линза — оптический элемент, у которого одна поверхность плоская, а вторая имеет цилиндрическую (а не сферическую) кривизну с отрицательной оптической силой вдоль одной оси. В отличие от сферических линз, цилиндрическая линза преломляет свет только в одной плоскости, оставляя без изменений распределение пучка в перпендикулярном направлении, что применяется для анаморфотного преобразования формы пучка — например, растяжения круглого пятна в линию или коррекции астигматизма источника. Рассматриваемая модель предназначена для широкого спектрального диапазона и не имеет просветляющего покрытия, что расширяет её универсальность при работе на различных длинах волн ценой несколько более высоких френелевских потерь на границах раздела. Размер элемента — 12,7 х 12,7 мм, фокусное расстояние отрицательное и составляет -25 мм, что указывает на рассеивающее действие линзы вдоль цилиндрической оси — она увеличивает расходимость пучка в этом направлении, а не собирает его.
Характеристики
- Тип: плоско-вогнутая цилиндрическая линза
- Размер: 12,7 x 12,7 мм
- Фокусное расстояние: -25 мм (рассеивающее действие)
- Без просветляющего покрытия
- Рассчитана на широкий спектральный диапазон
- Преломление света происходит только в одной плоскости
- Применяется для анаморфотного преобразования и коррекции формы пучка
Отрасли применения
Цилиндрические линзы с отрицательным фокусным расстоянием используются для коррекции астигматизма лазерных диодов, формирования линейных засветок в лазерных сканерах, штрихкодовых считывателях и системах структурированной подсветки в машинном зрении. Их применяют в спектрографах для растяжения изображения спектра вдоль щели, в системах формирования лазерных линий для промышленного контроля геометрии изделий, а также в научных лабораториях фотоники при построении анаморфотных оптических трактов.
Описание семейства продуктов
- Обеспечивает превосходную производительность в диапазоне от УФ до ИК.
- Подложка из плавленого кремнезема
- Качество лазерной оптической поверхности
Широкополосные цилиндрические линзы TECHSPEC® Laser Grade имеют прецизионные характеристики для самых требовательных приложений. Эти линзы изготовлены из оптического стекла премиум-класса из плавленого кварца и предназначены для лазерных приложений с качеством поверхности 20-10. Наши широкополосные цилиндрические линзы TECHSPEC Laser Grade имеют жесткие допуски на клиновидность, обычно менее 3 угловых минут по всем размерам. Интеграция этих линз облегчается благодаря квадратным форм-факторам, обеспечивающим удобные варианты монтажа.
