Поставщик
|
Edmund Optics |
|
Артикул
|
39-596 |
|
Покрытие
|
Laser Mirror (339-346nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Yb:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
12.7 x 12.7 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
343 |
|
Покрытие
|
Laser Mirror (339-346nm) |
|
Порог повреждения, импульсный
|
6 J/cm2 @ 343nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
339 - 346 |
|
Спецификация покрытия
|
Rabs >99.8% @ 343nm Ravg >99.5% @ 339 - 346nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало 39-596 от Edmund Optics (серия TECHSPEC) представляет собой высококачественное лазерное зеркало размером 12,7 x 12,7 мм, специально разработанное для работы с Yb:YAG-лазерами на длине волны 343 нм (третья гармоника). Угол падения — 45°. Покрытие на первой поверхности является диэлектрическим, многослойным, обеспечивающим исключительно высокий коэффициент отражения: более 99,8% на длине волны 343 нм. Подложка изготовлена из плавленого кварца (fused silica, Corning 7980), который обладает низким тепловым расширением и высокой лучевой стойкостью. Плоскостность поверхности λ/10 гарантирует минимальные искажения волнового фронта. Качество поверхности 10-5 обеспечивает низкое рассеяние. Зеркало выдерживает высокие энергии импульсного излучения: порог лазерного повреждения составляет 6 Дж/см² при 343 нм (20 нс, 20 Гц). Оно поставляется без оправы.
Характеристики
- Тип: лазерное зеркало с покрытием на первой поверхности
- Размер: 12,7 x 12,7 мм
- Толщина: 6,35 мм
- Рабочая длина волны: 343 нм (Yb:YAG, 3-я гармоника)
- Угол падения: 45°
- Покрытие: диэлектрическое, Laser Mirror (343 нм)
- Коэффициент отражения: Rabs >99,8% @ 343 нм
- Плоскостность поверхности: λ/10
- Качество поверхности: 10-5
- Материал подложки: плавленый кварц (Corning 7980)
- Поставляется без оправы
Отрасли применения
Зеркало 39-596 применяется в лазерных системах на основе иттербиевых лазеров (Yb:YAG, Yb:волоконные лазеры) для управления пучком на длине волны 343 нм. Оно используется в системах генерации третьей гармоники, в лазерной спектроскопии, микрообработке и литографии. Благодаря высокому порогу лазерного повреждения зеркало подходит для мощных импульсных лазеров. В научных исследованиях оно востребовано в экспериментах по нелинейной оптике и квантовой электронике. Промышленные применения включают лазерную маркировку, резку и обработку материалов.
Описание семейства продуктов
- >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
- Гарантированные высокие пороги повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser

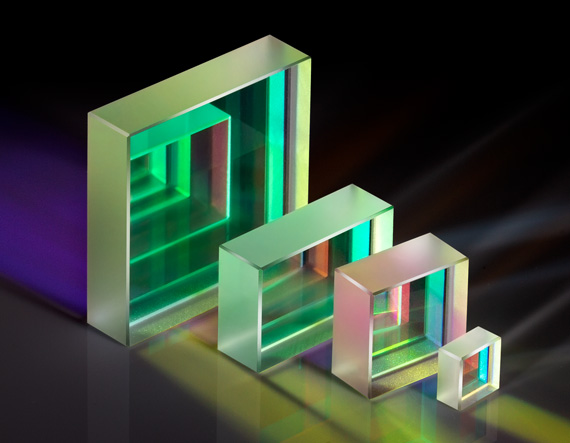

Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
