Поставщик
|
Edmund Optics |
|
Артикул
|
47-784 |
|
Покрытие
|
Uncoated |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Fused Silica |
|
Отклонение луча (°)
|
90.00 |
|
Допуск пирамиды (угл. мин)
|
±5 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.10 Legs |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±5 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
17.7 |
|
Длина катетов (мм)
|
12.5 |
Описание

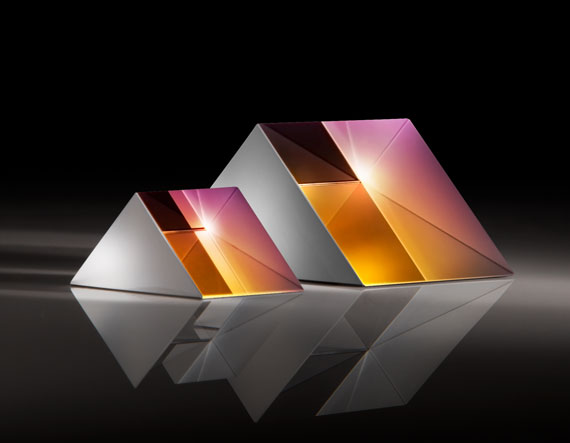

Призма 47-784 — прямоугольная треугольная призма TECHSPEC® из плавленого кварца УФ-класса с длиной катетов 12,5 мм и гипотенузой 17,7 мм. Работая на полном внутреннем отражении от гипотенузы, она поворачивает пучок на 90° без металлического покрытия и практически без потерь на отражение. При ином расположении — вводе излучения через гипотенузу — призма разворачивает пучок на 180° и может использоваться как ретроотражатель в одной плоскости.
Плавленый кварц УФ-класса пропускает излучение от 200 до 2200 нм и отличается низким тепловым расширением, поэтому призма подходит для УФ-лазеров и широкополосных источников. Угловой допуск и допуск пирамидальности — ±5 угловых минут, плоскостность λ/2, качество поверхности 60-40, допуск по размеру катетов ±0,10 мм. Призма даёт левостороннее изображение; в зависимости от ориентации оно может быть перевёрнуто или зеркально отражено. Поверхности без покрытия.
Характеристики
- Тип: прямоугольная (прямая треугольная) призма
- Материал: плавленый кварц УФ-класса
- Длина катетов: 12,5 мм, допуск ±0,10 мм
- Длина гипотенузы: 17,7 мм
- Отклонение луча: 90°
- Диапазон длин волн: 200–2200 нм
- Покрытие: без покрытия
- Угловой допуск: ±5 угл. мин; допуск пирамидальности: ±5 угл. мин
- Плоскостность поверхности: λ/2
- Качество поверхности: 60-40
- Ориентация изображения: левостороннее
Отрасли применения
- УФ-лазерная техника: поворот пучка эксимерных и твердотельных УФ-лазеров
- Спектроскопия: перенаправление широкополосного излучения
- Приборостроение: перископические и складывающие оптические схемы
- Интерферометрия: смещение и возврат пучка в измерительных плечах
Описание семейства продуктов
- Идеально подходит для широкополосных приложений
- Доступно с алюминиевыми поверхностями и антибликовым покрытием.
- Размеры: от 5 до 50 мм.
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Угловые призмы TECHSPEC® из плавленого кварца УФ-излучения изготовлены из плавленого кварца с УФ-излучением, который характеризуется низким тепловым расширением и превосходным пропусканием в УФ-, видимом и ближнем ИК-диапазонах спектра.
