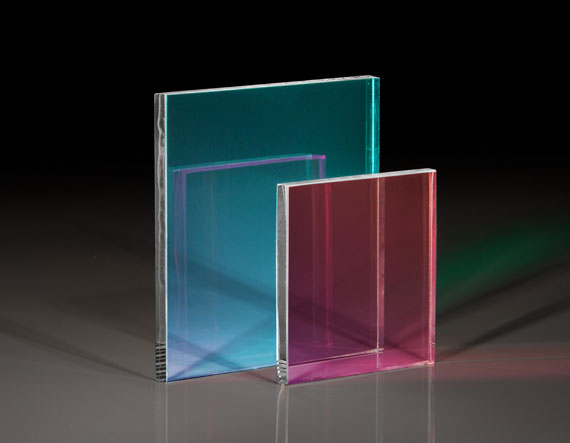

Фильтр, отсекающий ИК излучение, сторона: 12.5 мм, угол падения: 0°

Описание

Фильтр, отсекающий инфракрасное излучение, представляет собой оптический элемент, селективно пропускающий видимый свет и одновременно блокирующий или существенно ослабляющий инфракрасную составляющую падающего излучения. Принцип действия такого фильтра основан на многослойном диэлектрическом интерференционном покрытии, нанесённом на прозрачную стеклянную подложку, либо на использовании поглощающего стекла с примесями, избирательно поглощающими ИК-излучение. Интерференционный слой формирует зону высокого отражения в инфракрасном диапазоне при сохранении высокого пропускания в видимой области спектра, что позволяет эффективно очищать оптический тракт от нежелательного теплового излучения источника света. Плоская форма фильтра со стороной 12.5 мм и расчётом на нормальный угол падения (0°) обеспечивает предсказуемую спектральную характеристику при штатной установке элемента перпендикулярно оптической оси системы.

Характеристики

• Тип: ИК-отсекающий (тепловой) фильтр
• Форма: квадратная пластина
• Размер стороны: 12.5 мм
• Расчётный угол падения: 0°
• Функция: подавление инфракрасной составляющей излучения при сохранении пропускания видимого света

Отрасли применения

ИК-отсекающие фильтры широко применяются в осветительных системах и проекционной технике для защиты последующих оптических элементов и образцов от избыточного теплового воздействия источника света. В системах цифровой фотографии и видеонаблюдения подобные фильтры устанавливаются перед матрицей сенсора для коррекции цветопередачи, поскольку кремниевые фотоприёмники чувствительны к ближнему ИК-диапазону, искажающему естественные цвета изображения. В медицинском и биологическом оборудовании такие фильтры используются в осветителях микроскопов и эндоскопов для предотвращения перегрева исследуемых образцов и биологических тканей. В промышленных системах контроля и машинного зрения ИК-отсекающие фильтры применяются для повышения контраста изображения при съёмке в условиях смешанного освещения, а также в проекционных системах для увеличения срока службы термочувствительных компонентов оптического тракта.

Горячие зеркала доступны с углами падения 0° или 45° и идеально подходят для уменьшения нежелательного тепла, вызванного инфракрасным излучением. Многослойное диэлектрическое покрытие пропускает 85 % видимого света и отражает более 90 % NIR и IR, что делает их подходящими для проекционных систем, где накопление тепла может привести к повреждению системы.

Примечание. При использовании мощного освещения рекомендуется принудительное воздушное охлаждение.

Горячие зеркала имеют решающее значение во многих проекционных и осветительных системах, где высокие уровни тепла могут быстро повредить чувствительные компоненты. Горячие зеркала имеют специальное покрытие для пропускания видимого света, отражая при этом NIR, основной фактор выделения тепла. При использовании горячего зеркала уровни нагрева ограничиваются с минимальным влиянием на общую производительность системы.
