Поставщик
|
Edmund Optics |
|
Артикул
|
37-624 |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Длина волны
|
355 нм |
|
Форма
|
треугольные |
|
Допуск на размер (мм)
|
+0.00/-0.10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/20 |
|
Подложка
|
UV Fused Silica |
|
Допуск пирамиды (угл. мин)
|
±1 |
|
Ориентация изображения
|
Left-Handed |
|
Длина катетов (мм)
|
12.5 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Порог повреждения, импульсный
|
7.5 J/cm2, 20ns, 20 Hz |
|
Спецификация покрытия
|
Rabs <0.25% @ 355nm |
|
Чистая апертура (%)
|
90 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Длина гипотенузы (мм)
|
17.7 |
Описание

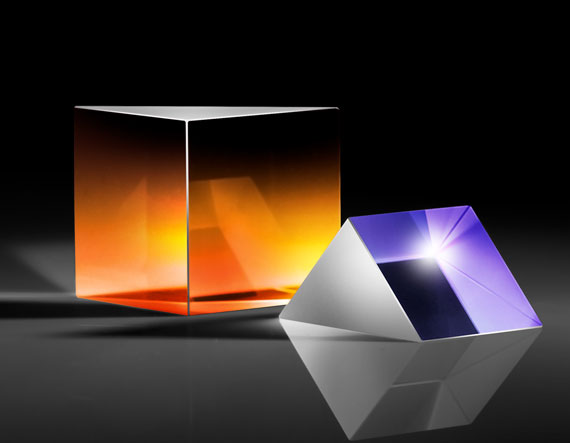

Прямая треугольная призма предназначена для отклонения и перенаправления лазерного излучения в системах на длине волны 355 нм. Длина катетов 12,5 мм позволяет использовать элемент в компактных УФ-оптических узлах. Прямоугольная геометрия обеспечивает отражение или поворот луча на заданный угол, что удобно для изменения трассы пучка без установки отдельного зеркала.
Покрытие для 355 нм оптимизировано под третью гармонику Nd:YAG-лазеров. Плоскостность поверхности λ/20 обеспечивает высокое качество оптических граней и помогает сохранять форму волнового фронта. Призма может применяться как отражательный элемент, но конкретный режим зависит от того, какая грань используется для ввода, отражения и выхода луча.
УФ-оптика требует высокой чистоты и аккуратного обращения. Пыль и органические загрязнения могут поглощать энергию и вызывать локальный нагрев покрытия. При установке необходимо точно выставить углы, исключить механическое давление на грани и обеспечить защиту оператора от отражённого УФ-излучения. Призма подходит для лазерной микрообработки, спектроскопии и экспериментальных схем.
Характеристики
- Тип: прямая треугольная оптическая призма.
- Назначение: отклонение и перенаправление лазерного пучка.
- Длина катетов: 12,5 мм.
- Покрытие: для длины волны 355 нм.
- Плоскостность поверхности: λ/20.
- Спектральная область: ультрафиолет.
- Совместимые источники: лазеры третьей гармоники Nd:YAG.
- Особенности: прецизионные поверхности и компактный формат.
Отрасли применения
- УФ-лазерная обработка.
- Спектроскопия.
- Интерферометрия.
- Перенаправление лучей в лазерных установках.
- Фотолитография.
- Научные оптические стенды.
Описание семейства продуктов
- Плоскостность поверхности λ/20
- <0,25 % отражения для приложений Nd:YAG
- Доступны размеры 5–25 мм
Угловые призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца сочетают в себе прецизионную плоскостность поверхности и просветляющие покрытия с гарантированным порогом лазерного повреждения. Эти призмы идеально подходят для управления лучом с минимальным искажением волнового фронта благодаря плоскостности поверхности λ/20 на всех гранях. Угловой допуск ±15 угловых секунд обеспечивает постоянное выравнивание для интегрирования объема. Прямоугольные призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца предназначены для передачи через ножки призмы с антиотражающим покрытием, что приводит к повороту луча на 90°. Благодаря вертикально интегрированному производственному процессу эти призмы легко масштабируются в соответствии с индивидуальными запросами.
