Поставщик
|
Edmund Optics |
|
Артикул
|
37-618 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Длина волны
|
266 нм |
|
Форма
|
треугольные |
|
Допуск на размер (мм)
|
+0.00/-0.10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/20 |
|
Подложка
|
UV Fused Silica |
|
Допуск пирамиды (угл. мин)
|
±1 |
|
Ориентация изображения
|
Left-Handed |
|
Длина катетов (мм)
|
12.5 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Порог повреждения, импульсный
|
3 J/cm2, 20ns, 20Hz |
|
Спецификация покрытия
|
Rabs <0.25% @ 266nm |
|
Чистая апертура (%)
|
90 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Длина гипотенузы (мм)
|
17.7 |
Описание

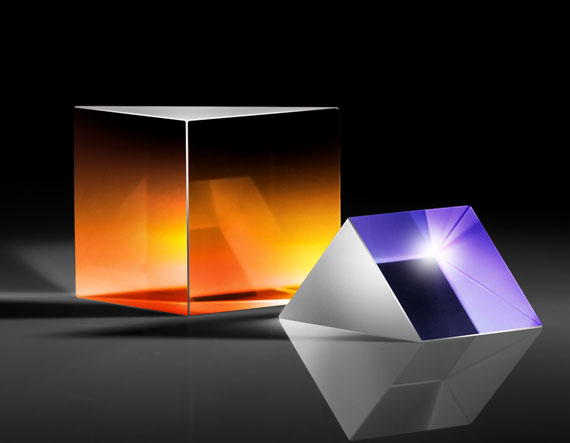

Прямая треугольная призма, рассчитанная под работу с Nd:YAG лазерами, представляет собой геометрическое тело с двумя катетами и гипотенузой, используемое для изменения направления распространения лазерного пучка методом полного внутреннего отражения либо через отражающую грань. Материал призмы обладает высокой лучевой стойкостью, необходимой для эксплуатации с мощным лазерным излучением. Рабочие грани обработаны с высокой точностью, плоскостность поверхности достигает λ/20, что обеспечивает минимальные волновые искажения проходящего или отражённого пучка. Нанесённое покрытие оптимизировано под длину волны 266 нм — четвёртую гармонику Nd:YAG лазера, широко применяемую в прецизионных лазерных технологиях. Длина катетов составляет 12,5 мм, что определяет компактные габариты элемента.
Характеристики
- Тип: прямая треугольная призма
- Длина катетов: 12,5 мм
- Покрытие: для длины волны 266 нм
- Плоскостность поверхности: λ/20
- Назначение: работа с Nd:YAG лазерными системами
- Высокая лучевая стойкость
Отрасли применения
Используется в лазерных системах на основе Nd:YAG с преобразованием частоты, в научных лазерных установках УФ-диапазона, прецизионных измерительных комплексах, а также в оборудовании для микрообработки материалов и лазерной спектроскопии. Компактная геометрия призмы облегчает её точную юстировку в узких оптических трактах лазерных установок с ограниченным свободным пространством.
Описание семейства продуктов
- Плоскостность поверхности λ/20
- <0,25 % отражения для приложений Nd:YAG
- Доступны размеры 5–25 мм
Угловые призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца сочетают в себе прецизионную плоскостность поверхности и просветляющие покрытия с гарантированным порогом лазерного повреждения. Эти призмы идеально подходят для управления лучом с минимальным искажением волнового фронта благодаря плоскостности поверхности λ/20 на всех гранях. Угловой допуск ±15 угловых секунд обеспечивает постоянное выравнивание для интегрирования объема. Прямоугольные призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца предназначены для передачи через ножки призмы с антиотражающим покрытием, что приводит к повороту луча на 90°. Благодаря вертикально интегрированному производственному процессу эти призмы легко масштабируются в соответствии с индивидуальными запросами.
