Поставщик
|
Edmund Optics |
|
Артикул
|
37-636 |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Длина волны
|
1064 нм |
|
Форма
|
треугольные |
|
Допуск на размер (мм)
|
+0.00/-0.10 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/20 |
|
Подложка
|
UV Fused Silica |
|
Допуск пирамиды (угл. мин)
|
±1 |
|
Ориентация изображения
|
Left-Handed |
|
Длина катетов (мм)
|
12.5 |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Порог повреждения, импульсный
|
15 J/cm2, 20ns, 20 Hz |
|
Спецификация покрытия
|
Rabs <0.25% @ 1064nm |
|
Чистая апертура (%)
|
90 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Laser V-Coat (1064nm) |
|
Длина гипотенузы (мм)
|
17.7 |
Описание

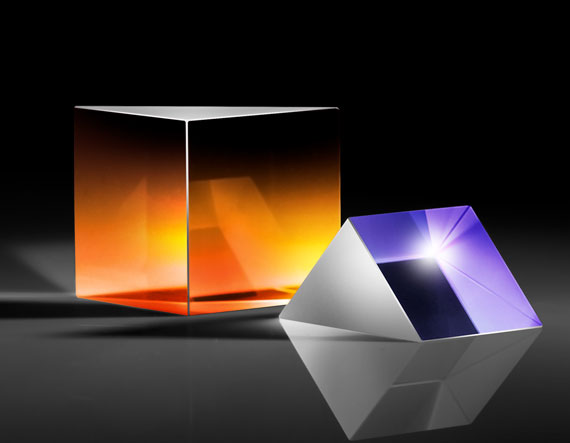

Прямая треугольная призма для Nd:YAG лазеров (артикул 37-636, производитель Edmund Optics) — оптическая призма.
Призма меняет направление хода лазерного или обычного светового луча за счёт преломления и (или) полного внутреннего отражения внутри своего материала — конкретная форма и материал призмы подбираются под задачу: поворот луча на заданный угол, разложение света в спектр или объединение нескольких лучей.
Компания Edmund Optics — один из ведущих мировых производителей и поставщиков прецизионной оптики и оптомеханических компонентов, чья продукция, включая Прямая треугольная призма для Nd:YAG лазеров (артикул 37-636), широко применяется в научном приборостроении, машинном зрении и промышленном контроле качества.
Компоненты вроде Прямая треугольная призма для Nd:YAG лазеров обычно являются частью более крупной оптической, механической или измерительной системы и редко применяются полностью самостоятельно — их выбирают так, чтобы их параметры были согласованы с остальными узлами конкретного прибора или экспериментальной установки.
Каталожный артикул производителя (в данном случае — 37-636) однозначно определяет конкретное исполнение изделия Прямая треугольная призма для Nd:YAG лазеров — даже небольшое отличие в маркировке модели может означать другой рабочий диапазон, другое покрытие или другой посадочный размер, поэтому при заказе на замену или в дополнение к уже имеющемуся оборудованию артикул стоит сверять точно, а не по общему названию товара.
При подборе такого компонента, как Прямая треугольная призма для Nd:YAG лазеров, для собственного прибора важно свериться не только с его основными паспортными параметрами, но и с механической и электрической совместимостью с уже имеющимся оборудованием — например, с совпадением резьбы, посадочного диаметра или типа разъёма, поскольку на первый взгляд похожие изделия разных производителей и серий далеко не всегда взаимозаменяемы.
Характеристики
- Артикул: 37-636; производитель: Edmund Optics
- Наименование: Прямая треугольная призма для Nd:YAG лазеров
- плоскостность поверхности: λ/20
- длина катетов: 12.5 мм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Плоскостность поверхности λ/20
- <0,25 % отражения для приложений Nd:YAG
- Доступны размеры 5–25 мм
Угловые призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца сочетают в себе прецизионную плоскостность поверхности и просветляющие покрытия с гарантированным порогом лазерного повреждения. Эти призмы идеально подходят для управления лучом с минимальным искажением волнового фронта благодаря плоскостности поверхности λ/20 на всех гранях. Угловой допуск ±15 угловых секунд обеспечивает постоянное выравнивание для интегрирования объема. Прямоугольные призмы TECHSPEC® Nd:YAG Laser Line λ/20 UV из плавленого кварца предназначены для передачи через ножки призмы с антиотражающим покрытием, что приводит к повороту луча на 90°. Благодаря вертикально интегрированному производственному процессу эти призмы легко масштабируются в соответствии с индивидуальными запросами.
