Поставщик
|
Edmund Optics |
|
Артикул
|
38-750 |
|
Диаметр оптики
|
12.5 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Функция
|
Optic Mount (Fixed) |
|
Толщина кромки совместимой оптики (мм)
|
4.0 |
|
Минимальная толщина совместимой оптики (мм)
|
1.0 |
|
Максимальная толщина совместимой оптики (мм)
|
4.0 |
|
Диаметр совместимой оптики (мм)
|
12.5 |
|
Конструкция
|
Matte Black Anodized Aluminum (6061-T6) |
|
Тип резьбы
|
M29 x 0.75 |
|
Общая длина (мм)
|
9.0 |
|
Чистая апертура CA (мм)
|
11.2 |
Описание

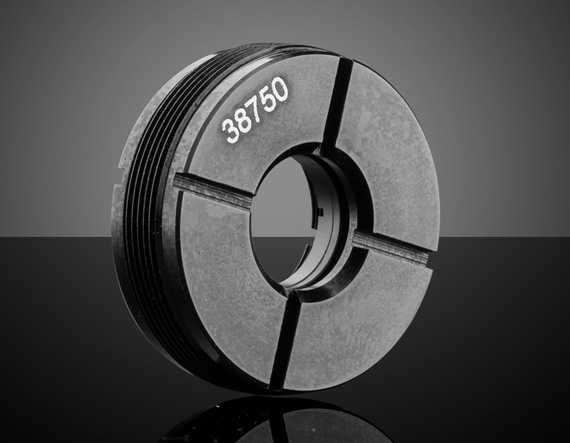

Держатель для мультиэлементных систем, оптика Ø12,5 мм, толщина до 4 мм. Держатель для мультиэлементных систем фиксирует оптические детали диаметром 12,5 мм и толщиной до 4 мм. Он обеспечивает повторяемое механическое положение линзы, фильтра или окна в составе сборки и упрощает замену совместимого компонента.
При проектировании установки сопоставляют рабочий спектр, апертуру, механический интерфейс, геометрию пучка и требования к точности с параметрами всей схемы. Монтаж проводят в чистой зоне, исключая перекос и чрезмерные нагрузки. После сборки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Работа в расчетном режиме поддерживает стабильность характеристик и повторяемость результата. Для лазерных и волоконных трактов дополнительно контролируют мощность, чистоту соединений, допустимый радиус изгиба и выполнение требований безопасности.
Характеристики
- Артикул: 38-750
- Производитель: Edmund Optics
- Наименование: Держатель для мультиэлементных систем, оптика Ø12,5 мм, толщина до 4 мм
- Монтаж: совместимая оптическая, волоконная или механическая система
- Эксплуатация: защита рабочих поверхностей и разъемов от загрязнений
Отрасли применения
Изделие используется в модульных оптических системах, лабораторных стендах, прототипировании и приборостроении. Конкретная конфигурация определяется задачами проекта и характеристиками сопрягаемого оборудования.
Описание семейства продуктов
- Крепления для различных диаметров и толщин оптических компонентов
- Резьба M29 с наружным диаметром позволяет легко устанавливать ее внутри наружных труб.
- В комплект входят одно стопорное кольцо и одно делриновое кольцо.
- Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.
Многоэлементные внутренние одинарные оптические крепления TECHSPEC® предназначены для крепления различных оптических компонентов. Крепления поддерживают оптические диаметры от 5 до 25,4 мм и толщину краев от 4 до 17 мм. С наружной резьбой M29 x 0,75 эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Крепления TECHSPEC® Multi-Element Inner Single Optic Mounts включают одно кольцо из делрина, обеспечивающее надежное зажимное усилие между стопорным кольцом и оптикой без повреждения оптики.
Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения внутренних одинарных креплений оптики вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
