Держатель для установки пар оптических элементов в мультиэлементные системы, диаметр совместимой оптики: 12.5 мм, максимальная толщина совместимой оптики: 8.5 мм

Описание

Держатель для установки пар оптических элементов в мультиэлементные системы рассчитан на последовательное размещение сразу двух линз, фильтров или зеркал внутри единого механического корпуса вдоль общей оптической оси. Такая конструкция востребована при построении дублетов, компенсационных пар и других двухэлементных оптических узлов, где важно сохранить строгую соосность и фиксированное взаимное расстояние между компонентами. Держатель совместим с оптикой диаметром 12,5 мм — распространённым компактным типоразмером линз и светофильтров, а максимальная суммарная толщина устанавливаемой пары элементов составляет 8,5 мм, что определяет допустимые габариты используемых оптических компонентов. Фиксация элементов внутри корпуса, как правило, реализуется посредством резьбового стопорного кольца, обеспечивающего равномерный прижим по периметру оправы без создания локальных механических напряжений на хрупкой стеклянной поверхности.

Характеристики

• Тип: держатель для пары оптических элементов в мультиэлементной системе
• Совместимый диаметр оптики: 12,5 мм
• Максимальная суммарная толщина пары элементов: 8,5 мм
• Назначение: сборка двухкомпонентных оптических узлов на единой оси

Отрасли применения

Такие держатели применяются при сборке компактных дублетных объективов, компенсационных оптических пар и модулей коррекции аберраций в лабораторных и производственных условиях. Их используют в оптико-механическом проектировании исследовательского оборудования, при разработке прототипов малогабаритных оптических приборов, а также в системах точной фокусировки, где важно зафиксировать два оптических элемента на строго определённом расстоянии друг от друга в едином компактном узле.

Описание семейства продуктов

• Облегчение создания системы визуализации
• Комбинируйте линзы для создания определенного увеличения для широкого диапазона длин волн.
• Использование многоэлементных тубусов и принадлежностей для создания полных систем визуализации
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

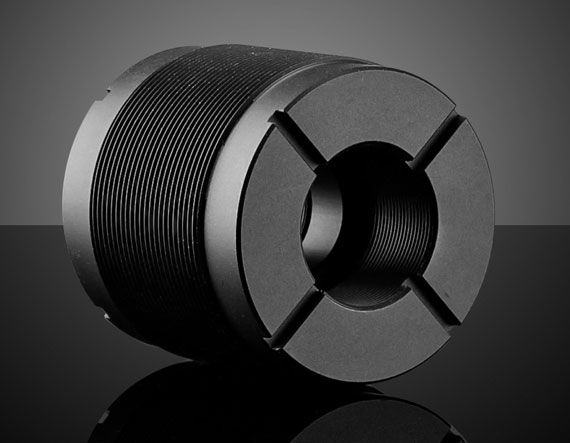

Многоэлементные оптические крепления TECHSPEC® с внутренней парой позволяют комбинировать две оптики одинакового диаметра в одном креплении с постоянным расстоянием между ними. Комбинирование разных линз с разным фокусным расстоянием позволяет создавать релейные линзы в сборе. Выберите из наших оптических линз правильную спецификацию длины волны для вашего приложения, чтобы создать идеальную систему визуализации. Крепления поддерживают оптические диаметры от 12 мм до 25 мм и толщину краев от 4 мм до 16,5 мм. Благодаря резьбе M29 x 0,75 на внешнем диаметре эти крепления можно легко расположить вдоль оптической оси наших многоэлементных наружных трубок TECHSPEC®. Многоэлементные оптические крепления TECHSPEC® для внутренней пары поставляются с двумя кольцами из делрина для обеспечения надежного зажима между стопорными кольцами и оптикой без повреждения оптики.

Примечание. Наш специально разработанный гаечный ключ ME (#13-567) настоятельно рекомендуется для плавного перемещения оптических креплений внутренней пары вперед и назад с использованием комбинированной метрической и английской градуированной шкалы. Полая конструкция обеспечивает передачу выходного луча при регулировке положения линзы. Также доступен гаечный ключ ME без шкалы (#11-046).
