Объектив Blue серии упрочненный, фокусное расстояние: 12.50 мм, апертура: f/5.6, крепление M12

Описание

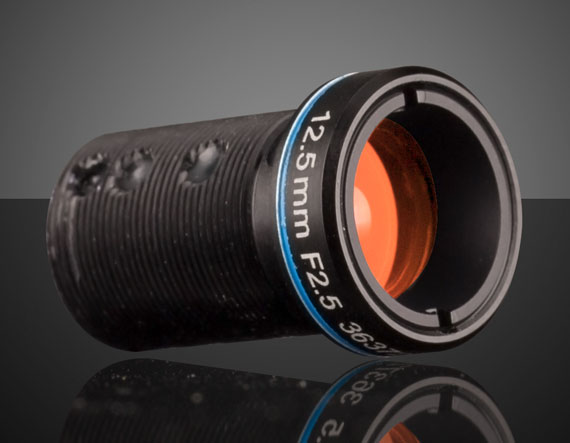

Объектив 36-374 из серии Rugged Blue Series M12 от Edmund Optics представляет собой высокопроизводительный объектив с фиксированным фокусным расстоянием 12,50 мм и апертурой f/5.6, разработанный для использования в системах машинного зрения и промышленной визуализации. Данная модель относится к семейству упрочнённых объективов Blue Series, конструкция которых специально адаптирована для работы в условиях повышенных вибраций и ударных нагрузок, что делает её идеальным решением для интеграции в роботизированные комплексы, системы автоматической инспекции и мобильные платформы.

Объектив изготовлен по технологии «stabilized ruggedization»: все прецизионные стеклянные оптические элементы склеены между собой и зафиксированы внутри компактного алюминиевого корпуса. Такая конструкция предотвращает малейшие смещения линз, которые обычно приводят к смещению пикселей и потере точности калибровки. Объектив сохраняет стабильность оптической оси и точное соответствие «объект–изображение» даже после ударных нагрузок до 50g, что критически важно для задач измерений, стереозрения и трекинга объектов. Корпус объектива имеет длину 22,90 мм, максимальный диаметр 15 мм и вес всего 6 граммов, что позволяет легко встраивать его в компактные камеры и устройства с ограниченным пространством.

Оптическая схема объектива состоит из 5 элементов, объединённых в 5 групп, с просветляющим покрытием λ/4 MgF2, оптимизированным для длины волны 550 нм. Рабочий спектральный диапазон охватывает видимую область от 400 до 700 нм. Объектив рассчитан на сенсоры формата до 1/2 дюйма с размером пикселя 1,4 мкм и обеспечивает разрешение до 5 мегапикселей. Максимальный диаметр изображения составляет 8,00 мм, а дисторсия не превышает -0,36% по всему полю, что гарантирует минимальные геометрические искажения и высокую точность измерений.

Объектив имеет фиксированную диафрагму f/5.6 и диапазон рабочих расстояний от 150 мм до бесконечности. Угол поля зрения при использовании сенсора 1/2 дюйма составляет 28,8° по горизонтали, 21,8° по вертикали и 35,7° по диагонали. Для сенсоров меньшего формата поле зрения соответственно уменьшается: 26,2° для 1/2.5 дюйма, 21,8° для 1/3 дюйма и 16,4° для 1/4 дюйма. Задний фокальный отрезок составляет от 10,1 до 9,7 мм. Крепление объектива — стандартное S-Mount (M12 x 0,5), что обеспечивает совместимость с широким спектром промышленных камер и держателей. Фильтровое крепление отсутствует, ИК-фильтр не встроен.

Характеристики

• Серия: Rugged Blue Series (упрочнённая версия Blue Series M12)
• Тип: M12 Imaging Lens (S-Mount, M12 x 0,5)
• Фокусное расстояние: 12,50 мм
• Апертура: f/5.6 (фиксированная)
• Рабочий диапазон длин волн: 400–700 нм
• Просветляющее покрытие: λ/4 MgF2 @ 550 нм
• Количество элементов (групп): 5 (5)
• Максимальный формат сенсора: 1/2"
• Размер пикселя: 1,40 мкм (поддержка до 5 Мп)
• Максимальный диаметр изображения: 8,00 мм
• Рабочее расстояние: 150 мм – ∞
• Задний фокальный отрезок (BFL): 10,1 – 9,7 мм
• Дисторсия: -0,36% @ Full Field
• Угол поля зрения (1/2" сенсор): 28,8° (гориз.), 21,8° (верт.), 35,7° (диаг.)
• Угол поля зрения (1/2.5" сенсор): 26,2° (гориз.)
• Угол поля зрения (1/3" сенсор): 21,8° (гориз.)
• Угол поля зрения (1/4" сенсор): 16,4° (гориз.)
• Тип упрочнения: Stabilized (устойчивость к ударам до 50g и вибрациям)
• ИК-фильтр: отсутствует
• Диафрагма: фиксированная
• Длина: 22,90 мм
• Максимальный диаметр / внешний диаметр: 15 мм / 15 мм
• Вес: 6 г
• Материал корпуса: алюминий (оптика вклеена)

Отрасли применения

Объектив 36-374 Rugged Blue Series M12 предназначен для калиброванных систем визуализации, где требуется высокая точность и стабильность геометрических параметров. В первую очередь он востребован в системах машинного зрения для измерения и контроля размеров деталей, где любое смещение пикселя недопустимо. Благодаря ударопрочной конструкции он идеален для интеграции в роботизированные манипуляторы, системы автоматической сборки и мобильные роботы, работающие в условиях вибраций и динамических нагрузок.

В автомобильной промышленности объектив используется в системах ADAS (Advanced Driver Assistance Systems), камерах заднего вида и системах автономного вождения, где требуется надёжная работа при постоянной тряске и перепадах температур. В области 3D-стереозрения и структурной подсветки объектив обеспечивает стабильную геометрию для точной реконструкции трёхмерных моделей объектов. В системах трекинга и распознавания объектов он применяется для отслеживания положения и перемещения деталей на конвейере, а также в логистических системах сортировки.

В медицинской визуализации объектив может использоваться в эндоскопических системах и диагностическом оборудовании, где важны компактность и устойчивость к дезинфекции. В промышленной автоматизации он интегрируется в системы контроля качества, измерительные стенды и оптические датчики. Благодаря широкому диапазону рабочих расстояний (от 150 мм до бесконечности) и малой дисторсии объектив подходит для задач, требующих как близкого, так и дистанционного наблюдения с высоким разрешением.
