Поставщик
|
Edmund Optics |
|
Артикул
|
69-264 |
|
Фокусное расстояние объектива
|
12.5 мм |
|
Числовая апертура
|
f/4 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
43.8mm - 16.4° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
6 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
15.0 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
22.90 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
58.4mm - 21.8° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
78.0mm - 28.8° |
|
Искажение (%)
|
-0.9 Diagonal, -0.61 Horizontal |
|
Максимальный формат сенсора
|
1/2" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/4 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
78.0mm - 28.8° |
|
Фокусное расстояние FL (мм)
|
12.50 |
Описание

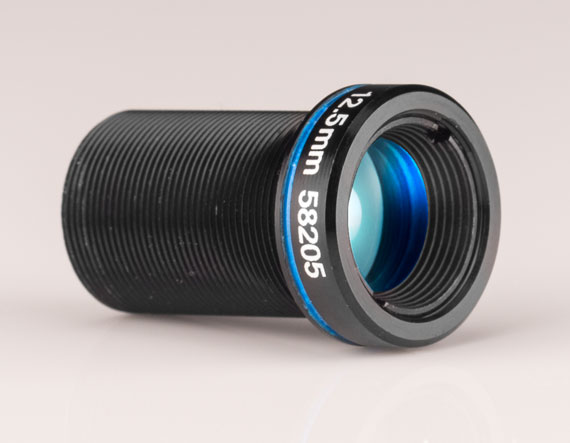

Объектив Blue с фокусным расстоянием 12.5 мм и апертурой f/4 представляет собой универсальный компонент для компактных систем машинного зрения, в которых требуется баланс между светосилой, резкостью и геометрической стабильностью. Крепление M12 делает модель удобной для интеграции в миниатюрные камеры и встраиваемые оптические узлы, а умеренное фокусное расстояние позволяет эффективно работать с локальными участками сцены без избыточно широкого охвата. Это полезно в тех случаях, когда инженерной системе необходимо сосредоточиться на определенной зоне контроля, например на швах, кромках, кодах, разметке или небольших конструктивных элементах.
Апертура f/4 обеспечивает более гибкий режим по свету по сравнению с более закрытыми конфигурациями, что помогает применять объектив в установках с ограниченным освещением либо при необходимости сократить время экспозиции. При этом диагональная дисторсия -0.9% делает модель привлекательной для задач, где значимы корректная передача формы и уменьшение влияния оптических искажений на результаты автоматического анализа. Такая комбинация параметров особенно востребована в системах, где изображение используется не только для наблюдения, но и для принятия алгоритмических решений, связанных с измерением, сортировкой или подтверждением соответствия изделия заданным критериям.
Объектив хорошо подходит для применения в промышленной автоматизации, в оборудовании для контроля качества, в роботизированных рабочих ячейках и в стендах визуальной инспекции. Он может использоваться при работе с металлическими, пластиковыми и электронными компонентами, а также в системах идентификации и считывания кодов. За счет сочетания компактного формата, распространенного крепления и инженерно выверенных основных параметров модель помогает строить устойчивые к эксплуатации оптические решения для серийных и проектных задач.
Характеристики
- Бренд: Edmund Optics
- Артикул: 69-264
- Серия: Blue
- Тип крепления: M12
- Фокусное расстояние: 12.5 мм
- Апертура: f/4
- Диагональная дисторсия: -0.9%
Отрасли применения
- Промышленный контроль качества
- Системы считывания маркировки
- Инспекция сборочных операций
- Роботизированные комплексы
- Визуальный контроль изделий
