Поставщик
|
Edmund Optics |
|
Артикул
|
68-169 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Диапазон
|
УФ |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
Диаметр
|
12.5 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Допуск клина (угл. мин)
|
15.00 |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R (мм)
|
22.93 |
|
Числовая апертура NA
|
0.13 |
|
Допуск фокусного расстояния (%)
|
±3 |
|
f / #
|
4.00 |
|
Толщина кромки ET (мм)
|
1.13 |
|
Покрытие
|
Uncoated |
|
Подложка
|
Fused Silica |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
2.00 |
|
Заднее фокусное расстояние BFL (мм)
|
48.63 |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Диаметр (мм)
|
12.50 +0.0/-0.2 |
Описание

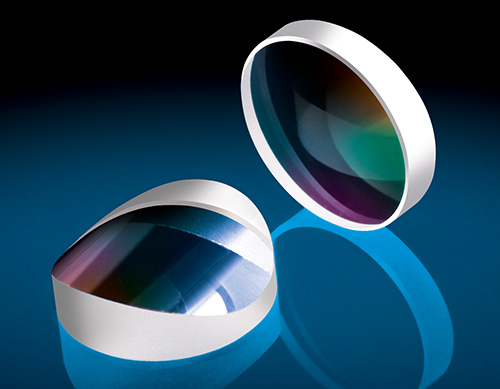

Плоско-выпуклая цилиндрическая линза Edmund Optics 68-169 изготовлена из плавленого кварца для УФ-диапазона и предназначена для фокусировки света только по одной координате. Диаметр 12,5 мм указывает на круглый внешний формат, а фокусное расстояние 50 мм позволяет формировать линейное пятно, изменять ширину пучка по одной оси или корректировать астигматическое излучение лазерного диода.
Плавленый кварц отличается хорошим пропусканием в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах, низким коэффициентом теплового расширения и устойчивостью к воздействию лазерного излучения. Линза поставляется без просветляющего покрытия, поэтому сохраняет широкую спектральную применимость, но отражательные потери будут выше, чем у оптимизированного покрытого аналога.
Цилиндрическая поверхность имеет оптическую силу в одном меридиональном направлении, а вдоль оси цилиндра не фокусирует свет. Поворот линзы вокруг оптической оси изменяет ориентацию формируемой линии. В паре с другой цилиндрической линзой компонент может использоваться как анаморфный преобразователь, увеличивающий или уменьшающий размер пучка только по одной оси.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 68-169.
- Тип: плоско-выпуклая цилиндрическая линза.
- Материал: UVFS, плавленый кварц для УФ-диапазона.
- Диаметр: 12,5 мм.
- Фокусное расстояние: 50 мм.
- Просветляющее покрытие: отсутствует.
- Оптическое действие: фокусировка по одной оси.
Особенности интеграции
Оправа должна позволять регулировать поворот линзы вокруг оси. Для получения прямой линии цилиндрическую ось выставляют с высокой точностью. При лазерном применении обратные отражения от непокрытых поверхностей отводят от источника. Фокусное расстояние и положение линии зависят от длины волны. Кварцевую поверхность очищают средствами, не оставляющими пленки.
Отрасли применения
- Формирование лазерной линии.
- УФ-спектроскопия.
- Лазерные профилометры.
- Коррекция эллиптических пучков.
- Щелевые спектрометры.
- Машинное зрение с линейной подсветкой.
Описание семейства продуктов
- Отличное пропускание УФ-излучения.
- Низкий коэффициент теплового расширения
- Точный дизайн
Наши цилиндрические линзы TECHSPEC® из плавленого кварца PCX идеально подходят для формирования УФ-луча или для приложений, работающих в суровых условиях. Фокусируя свет только в одном измерении, цилиндрические линзы обычно используются с линейными матрицами датчиков или для создания линии от лазерного источника. Чтобы узнать о требованиях к индивидуальному покрытию, свяжитесь с нашим отделом продаж.
