Оптическое окно из сапфира, просветляющее покрытие для 2000-5000 нм, диаметр: 12.5 мм

Описание

Оптическое окно Edmund Optics 16-003 изготовлено из сапфира и предназначено для защиты чувствительных компонентов при сохранении пропускания в среднем инфракрасном диапазоне. Просветляющее покрытие рассчитано на область 2000–5000 нм, поэтому окно может использоваться перед ИК-детекторами, тепловизионными сенсорами, спектрометрами и источниками излучения. Диаметр 12,5 мм позволяет интегрировать компонент в компактные измерительные головки и малогабаритные приборные модули.

Сапфир сочетает высокую механическую прочность, твердость и устойчивость к появлению царапин. Он подходит для защитных окон, которые могут контактировать с пылью, аэрозолями или регулярно очищаться. Материал также сохраняет работоспособность при повышенной температуре и отличается хорошей химической стойкостью. Эти свойства делают сапфировое окно практичной альтернативой более мягким инфракрасным материалам в условиях, где обычное стекло не обеспечивает требуемого спектрального пропускания или механической надежности.

Плоскопараллельное окно не предназначено для фокусировки и в идеальной системе должно лишь отделять внутренний объем прибора от внешней среды. Однако реальный компонент может вносить небольшое смещение фокуса, отражения и интерференционные эффекты. Просветляющее покрытие снижает потери в диапазоне 2–5 мкм, но эффективность зависит от угла падения. При наклонной установке спектральная характеристика покрытия может смещаться, а прошедший пучок — испытывать боковое смещение.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 16-003.
• Тип: защитное оптическое окно.
• Материал подложки: сапфир.
• Диаметр: 12,5 мм.
• Рабочий диапазон покрытия: 2000–5000 нм.
• Спектральная область: средний инфракрасный диапазон.
• Оптическая функция: пропускание излучения без изменения его сходимости.
• Основные преимущества: твердость, износостойкость и химическая стабильность.

Особенности выбора и интеграции

Оправу подбирают с учетом диаметра и фактической толщины окна. Сапфировый элемент не следует жестко зажимать между металлическими поверхностями; рекомендуется равномерная фиксация с компенсацией теплового расширения. Покрытые стороны очищают материалами, безопасными для многослойного покрытия. При работе в герметичном корпусе необходимо отдельно проверить требования к уплотнению, поскольку стандартное окно само по себе не обеспечивает вакуумную или газовую герметичность.

Отрасли применения

• Тепловизионные камеры и ИК-пирометры.
• Газоанализаторы и инфракрасные спектрометры.
• Защита детекторов среднего ИК-диапазона.
• Высокотемпературные оптические датчики.
• Лазерные системы на длинах волн 2–5 мкм.
• Промышленный мониторинг нагретых объектов.
• Научные установки для ИК-спектроскопии.

Описание семейства продуктов

• Прочнее и тоньше стандартных стеклянных окон
• Повышенные показатели пропускания в видимом и ближнем инфракрасном диапазонах
• Доступно 4 варианта покрытия

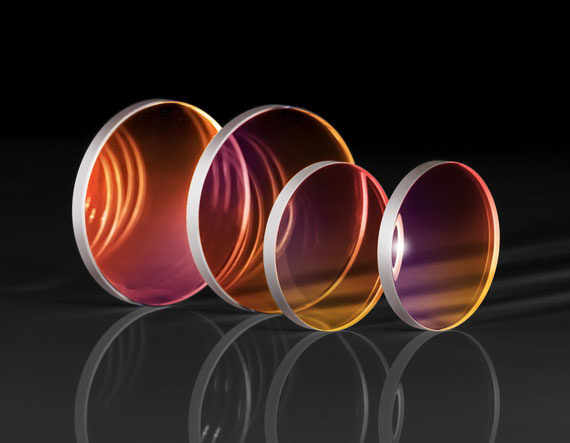

Сапфировые окна с антибликовым (AR) покрытием TECHSPEC® имеют популярные варианты покрытия, обеспечивающие улучшенное пропускание в видимом и ближнем инфракрасном диапазонах длин волн. Сапфир — структурно стабильный монокристалл, и, будучи вторым по твёрдости кристаллическим материалом после алмаза, окна могут быть изготовлены тоньше стандартных стекол. Тонкие подложки сапфировых окон с антибликовым покрытием TECHSPEC® в сочетании с высокоэффективными антибликовыми покрытиями делают их идеальными для любых сложных задач в области визуализации, лазерной техники или визуального контроля, требующих защитных окон.
