Фильтр, отсекающий ИК излучение, диаметр: 12.5 мм, угол падения: 0°

Описание

Круглый инфракрасный отсекающий фильтр диаметром 12,5 мм предназначен для подавления излучения за пределами видимого диапазона в оптических системах наблюдения и регистрации. Вариант с углом падения 0° устанавливается для работы при нормальном ходе лучей, что удобно в прямолинейных каналах с перпендикулярным расположением фильтра относительно оптической оси. Номинальная длина волны отсечения составляет 710 нм: излучение в ближней инфракрасной области за этой границей должно быть исключено из регистрируемого сигнала.

Фильтр изготовлен на стеклянной подложке BOROFLOAT® и имеет традиционно нанесённое покрытие. Такой материал рассчитан на более высокую устойчивость к термическим перепадам: заявленная сопротивляемость тепловому удару примерно в три раза выше, чем у стандартного натрий-кальциевого стекла. Это актуально для камер, визуальных приборов и детекторных узлов, где фильтр может подвергаться нагреву от источников света или циклическим изменениям температуры.

Диаметр 12,5 мм облегчает установку в компактные оправы, держатели и посадочные гнёзда соответствующего размера. При проектировании необходимо обеспечить соосность фильтра с апертурой, не допускать перекрытия полезного светового пучка оправой и учитывать, что приведённая длина волны отсечения относится к нормальному падению. Данные о коэффициентах пропускания, глубине блокирования, спектральном наклоне и допусках в предоставленной спецификации не указаны, поэтому эти параметры следует проверять отдельно для конкретной измерительной задачи.

Характеристики

• Назначение: отсечение инфракрасного излучения за пределами видимого диапазона.
• Диаметр фильтра: 12,5 мм.
• Номинальная длина волны отсечения: 710 нм.
• Рабочий угол падения: 0°.
• Форма исполнения: круглая.
• Материал подложки: BOROFLOAT®.
• Тип покрытия: традиционно нанесённое покрытие.
• Термическая стойкость подложки: примерно в 3 раза выше по сопротивляемости тепловому удару, чем у стандартного натрий-кальциевого стекла.

Отрасли применения

• Визуальные оптические приборы, в которых требуется уменьшить влияние ближнего ИК-излучения на изображение.
• Камеры и системы машинного зрения с чувствительными к инфракрасной области сенсорами.
• Детекторные и измерительные устройства для отделения видимого сигнала от внеполосной ИК-составляющей.
• Компактные осветительные и наблюдательные модули с прямым, перпендикулярным прохождением оптического пучка.

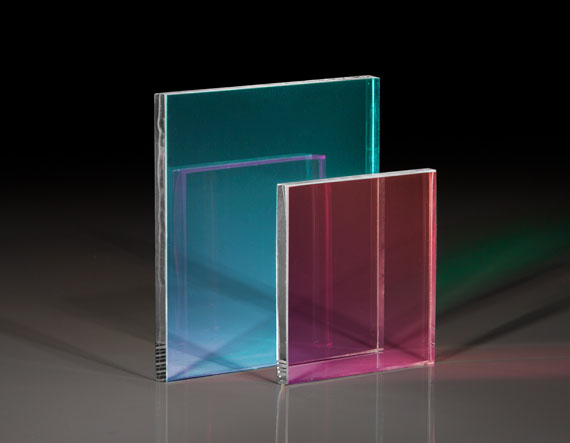

Горячие зеркала доступны с углами падения 0° или 45° и идеально подходят для уменьшения нежелательного тепла, вызванного инфракрасным излучением. Многослойное диэлектрическое покрытие пропускает 85 % видимого света и отражает более 90 % NIR и IR, что делает их подходящими для проекционных систем, где накопление тепла может привести к повреждению системы.

Примечание. При использовании мощного освещения рекомендуется принудительное воздушное охлаждение.

Горячие зеркала имеют решающее значение во многих проекционных и осветительных системах, где высокие уровни тепла могут быстро повредить чувствительные компоненты. Горячие зеркала имеют специальное покрытие для пропускания видимого света, отражая при этом NIR, основной фактор выделения тепла. При использовании горячего зеркала уровни нагрева ограничиваются с минимальным влиянием на общую производительность системы.
