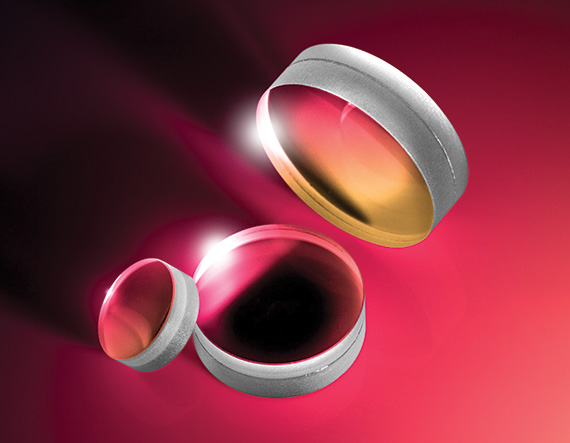

Ахроматическая линза с покрытием YAG-BBAR (500 - 1100 нм), диаметр: 12,5 мм, фокусное расстояние: 50 мм

Описание

Ахроматическая линза с покрытием YAG-BBAR предназначена для фокусировки и формирования оптических пучков в широком диапазоне 500–1100 нм. Оптическая схема выполнена в виде цементированного ахроматического дублета из двух компонентов. Такое исполнение позволяет одновременно уменьшить осевую сферическую и хроматическую аберрации по сравнению с простой однолинзовой оптикой, благодаря чему снижается цветовой разброс фокуса и улучшается качество сфокусированного пятна при работе с полихроматическим излучением.

Диаметр 12,5 мм в сочетании с фокусным расстоянием 50 мм соответствует относительному отверстию приблизительно f/4. Это удобный компромисс между компактностью узла, светосилой и требованиями к юстировке: линзу можно использовать в небольших фокусирующих и измерительных системах, сохраняя рабочее расстояние, определяемое фокусным расстоянием. При проектировании крепления необходимо обеспечить соосность оптической оси, надежно зафиксировать линзу без чрезмерного механического давления и предусмотреть доступ к обеим оптическим поверхностям.

Покрытие YAG-BBAR оптимизировано для лазерных длин волн 532 и 1064 нм и рассчитано на высокую эффективность пропускания в диапазоне 500–1100 нм. Заявленная абсолютная отражательная способность менее 0,25% на 532 и 1064 нм помогает уменьшить потери на поверхностях и паразитные отражения в лазерных трактах. Линза особенно уместна в системах на базе Nd:YAG-источников, в том числе при наличии совмещенного юстировочного луча; фактическое качество пятна также зависит от входного пучка, положения линзы и точности установки.

Характеристики

• Тип компонента: ахроматическая линза-дублет.
• Конструкция: два оптических компонента, соединенных цементированием.
• Диаметр линзы: 12,5 мм.
• Фокусное расстояние: 50 мм.
• Расчетное относительное отверстие: приблизительно f/4.
• Покрытие: YAG-BBAR, широкополосное антиотражающее.
• Диапазон эффективного пропускания покрытия: 500–1100 нм.
• Оптимизация покрытия: длины волн 532 и 1064 нм.
• Абсолютная отражательная способность: менее 0,25% при 532 нм.
• Абсолютная отражательная способность: менее 0,25% при 1064 нм.
• Коррекция осевой хроматической аберрации.
• Коррекция осевой сферической аберрации.
• Назначение: фокусировка лазерного и полихроматического излучения.

Отрасли применения

• Фокусирующие узлы Nd:YAG-лазеров на второй и основной гармониках.
• Лазерные системы с совмещенным юстировочным лучом.
• Оптические измерительные и спектроскопические установки в диапазоне 500–1100 нм.
• Системы формирования уменьшенного хроматического пятна при полихроматическом освещении.

Описание семейства продуктов

• Оптимизировано для абсолютной отражательной способности <0,25% при 532 нм и 1064 нм
• Отличная широкополосная передача от 500 до 1100 нм
• Недорогая альтернатива фокусирующим дуплетам с воздушным пространством

Ахроматические линзы с покрытием TECHSPEC® YAG-BBAR состоят из двух оптических компонентов, склеенных вместе и образующих дублет, который идеально подходит для коррекции осевых сферических и хроматических аберраций. Эти ахроматы имеют широкополосное антибликовое покрытие с превосходной передачей в диапазоне 500–1100 нм и оптимизированы для абсолютного коэффициента отражения менее 0,25% при 532 и 1064 нм. Наши ахроматические линзы с покрытием TECHSPEC YAG-BBAR специально разработаны для минимизации размера пятна при полихроматическом освещении в рекомендуемом диапазоне длин волн, но также могут использоваться для фокусировки лазеров Nd:YAG, особенно лазеров с направляющим лучом.
