Оптическое окно из германия (Ge), без покрытия, диаметр: 12.5 мм, толщина: 2 мм

Описание

Окно 68-735 изготовлено из монокристаллического германия и предназначено для работы в инфракрасном диапазоне 2–14 мкм. Диаметр элемента 12,5 мм (допуск +0,0/−0,1 мм), толщина 2,00 ± 0,1 мм. Германий обладает очень высоким показателем преломления — 4,002 на длине волны 11 мкм — и низкой дисперсией, поэтому хроматические искажения при прохождении излучения через окно минимальны.

Поверхности отполированы с плоскостностью λ/10 на 10,6 мкм и качеством 60-40, параллельность граней менее 1 угловой минуты. Материал отличается высокой твёрдостью по Кнупу (780 кг/мм²) и механической прочностью, что позволяет применять окно в защищённых ИК-системах. Версия поставляется без покрытия: из-за высокого показателя преломления потери на отражение у непросветлённого германия значительны, поэтому такой элемент чаще используют как заготовку под собственное покрытие, как фильтр, отсекающий видимый свет, или в схемах, где важна широкополосность без привязки к конкретному ИК-окну.

Характеристики

• Тип: защитное ИК-окно
• Материал: германий (Ge)
• Диаметр: 12,50 мм, допуск +0,0/−0,1 мм
• Толщина: 2,00 ± 0,1 мм
• Покрытие: без покрытия
• Диапазон длин волн: 2000–14000 нм
• Показатель преломления: 4,002 при 11 мкм
• Плоскостность поверхности: λ/10 при 10,6 мкм
• Качество поверхности: 60-40
• Параллельность: <1 угл. мин
• Чистая апертура: 90%
• Плотность: 5,33 г/см³; модуль Юнга: 102,7 ГПа; твёрдость по Кнупу: 780 кг/мм²
• КТР: 6,1 × 10⁻⁶/°C

Отрасли применения

• Тепловидение: защитные окна тепловизионных камер и пирометров
• Лазерная техника: окна для CO₂-лазеров на 10,6 мкм
• ИК-спектроскопия: входные окна кювет и детекторов среднего ИК
• Оборонная и охранная техника: оптика систем ночного видения и наблюдения

Описание семейства продуктов

• Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
• Минимальная хроматическая аберрация благодаря низкой дисперсии
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны германиевые окна с DLC-покрытием

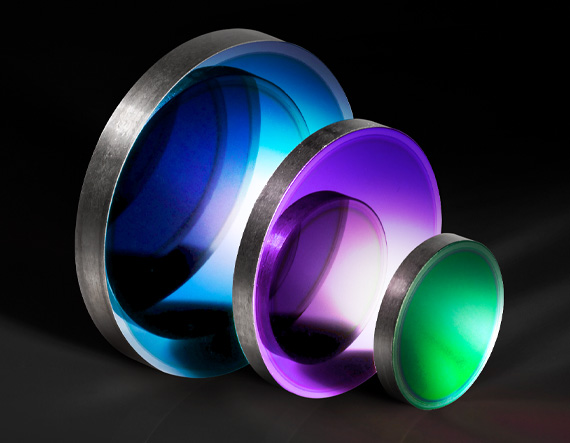

Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см³). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
