Оптическое окно из германия (Ge), без покрытия, диаметр: 12.5 мм, толщина: 1 мм

Описание

Оптическое окно из германия (Ge) без покрытия диаметром 12,5 мм и толщиной 1 мм — это специализированный элемент для работы в инфракрасном диапазоне, предназначенный для пропускания излучения без изменения его формы. В отличие от линз или зеркал, оптическое окно выполняет функцию защитного барьера между внешней средой и внутренними компонентами прибора, одновременно пропуская свет в необходимом спектральном диапазоне. Германий является материалом с высоким показателем преломления и отличной прозрачностью в ближнем и среднем инфракрасном диапазоне, что делает его наиболее подходящим для систем ИК-визуализации, тепловизоров и спектрометров. Диаметр 12,5 мм обеспечивает компактность и возможность интеграции окна в небольшие приборы и датчики, а толщина 1 мм снижает массу и минимизирует оптические потери.

Отсутствие покрытий на поверхности означает, что окно имеет естественные отражения на границе воздух–германий, но одновременно сохраняет универсальность с точки зрения последующей модификации: при необходимости окно может быть дополнительно покрыто специализированными просветляющими или защитными покрытиями, адаптированными под конкретное применение. Точная полировка обеих поверхностей и соблюдение допусков по толщине обеспечивают стабильные оптические характеристики и минимальные искажения проходящего ИК-излучения. Такое окно часто используется как защитный элемент перед линзой или детектором, предотвращая попадание пыли, влаги и механических загрязнений в чувствительные узлы.

Характеристики

Основные характеристики окна включают диаметр 12,5 мм, толщину 1 мм и материал — германий, оптимизированный для работы в инфракрасном диапазоне. Германий демонстрирует высокую прозрачность в диапазоне примерно от 2 до 14 мкм, что делает окно пригодным для тепловизионных систем и ИК-спектрометрии. Высокий показатель преломления ведет к заметным отражениям при отсутствии покрытия, однако при этом сохраняется высокий коэффициент пропускания внутри материала. Отсутствие покрытий упрощает применение окна при высоких температурах и в условиях, где требуется чистая поверхность без дополнительных слоев.

Точность геометрии и качество поверхности обеспечивают минимальное рассеяние и искажение волнового фронта, что важно для применения в высококачественных оптических системах. Тонкая конструкция уменьшает вес и облегчает установку в миниатюрные корпуса. Окно совместимо с стандартными механическими крепежами и оправами, что позволяет быстро интегрировать его в существующие системы. Германий обладает хорошей химической устойчивостью и прочностью, однако требует аккуратного обращения из-за возможной чувствительности к механическим ударам. Благодаря сочетанию размеров и материала окно подходит для небольших приборов и датчиков, где требуется высокая прозрачность в ИК-области.

Отрасли применения

Оптическое окно из германия широко используется в тепловизорах, инфракрасных камерах, системах ночного видения и ИК-датчиках, где оно служит защитным элементом перед оптической линзой или фотодетектором. Его задача — пропускать ИК-излучение с минимальными потерями и одновременно герметично закрывать внутренний объем прибора. В спектрометрических и аналитических установках окно применяется для изоляции измерительного тракта от агрессивной среды, сохраняя возможность проведения измерений в инфракрасной области. Германий благодаря своим свойствам обеспечивает хорошее качество сигнала и устойчивость к внешним факторам.

В промышленности такие окна используются в системах мониторинга тепловых процессов, в датчиках контроля состояния оборудования, в системах пожарной и газовой сигнализации, где инфракрасное излучение служит носителем информации. В научных исследованиях окна из германия применяются в экспериментальных установках, изучающих тепловое излучение, спектральные характеристики материалов и взаимодействие инфракрасного света с различными средами. Компактный диаметр и малая толщина делают такой элемент удобным для интеграции в переносные приборы, автоматизированные сенсорные узлы и встроенные системы диагностики.

Описание семейства продуктов

• Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
• Минимальная хроматическая аберрация благодаря низкой дисперсии
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны германиевые окна с DLC-покрытием

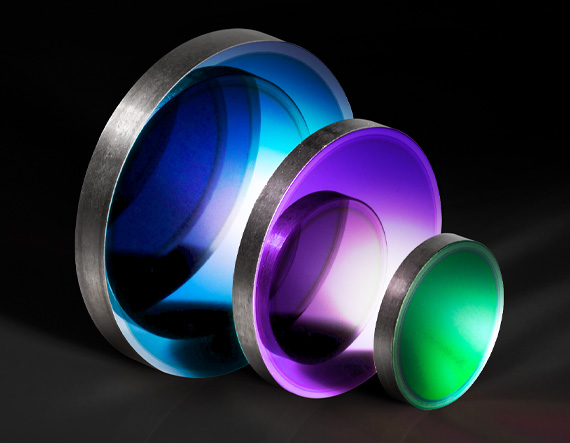

Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см³). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
