Поставщик
|
Edmund Optics |
|
Артикул
|
89-559 |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Материал
|
Ge (германий) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø12.5 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
102.7 |
|
Диапазон длин волн (нм)
|
3000 - 5000 |
|
Диапазон длин волн (мкм)
|
3 - 5 |
|
Тип
|
Защитное окно |
|
Допуск по толщине (мм)
|
±0.1 |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/10 @ 10.6μm |
|
Подложка
|
Germanium (Ge) |
|
Коэффициент Пуассона
|
0.28 |
|
Параллельность (угл. мин)
|
<1 |
|
Твердость по Кнупу (кг / мм2)
|
780.00 |
|
Индекс преломления nd
|
4.002 @ 11µm |
|
Плотность (г / см3)
|
5.33 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
6.1 |
|
Спецификация покрытия
|
Ravg <3% @ 3 - 5μm |
|
Покрытие
|
BBAR (3000-5000nm) |
|
Толщина (мм)
|
1.00 |
|
Допуск на размер (мм)
|
+0.0/-0.1 |
|
Диаметр (мм)
|
12.50 |
|
Чистая апертура (%)
|
90.00 |
Описание
Оптическое окно диаметром 12,5 мм и толщиной 1 мм изготовлено из германия и предназначено для передачи инфракрасного излучения в диапазоне 3–5 мкм. Покрытие оптимизировано под средневолновое инфракрасное окно и снижает отражательные потери на поверхностях. Плоскопараллельная форма обеспечивает близкую к нулю оптическую силу, поэтому элемент используется как защитное или разделительное окно.
Германий обладает высоким показателем преломления и хорошей прозрачностью в среднем ИК-диапазоне. Компактный размер позволяет устанавливать окно перед датчиком, в корпусе газоанализатора, тепловизионной камере или спектральном модуле. Толщина 1 мм уменьшает массу и оптический путь, но требует аккуратного обращения с тонкой подложкой.
При монтаже необходимо учитывать температурную зависимость показателя преломления германия и избегать чрезмерного нагрева. Поверхность следует защищать от царапин, влаги и загрязнений. Перед использованием проверяют допустимую плотность мощности покрытия и совместимость окна с рабочей температурой прибора. Для точных измерений элемент устанавливают перпендикулярно оптической оси.
Характеристики
- Тип: плоскопараллельное инфракрасное окно.
- Материал: германий Ge.
- Диаметр: 12,5 мм.
- Толщина: 1 мм.
- Рабочий диапазон покрытия: 3–5 мкм.
- Оптическая сила: близка к нулю.
- Назначение: передача и защита средневолнового ИК-тракта.
- Особенности: компактный размер и просветление для MWIR.
Отрасли применения
- Тепловизионные системы.
- Газоанализ.
- ИК-спектроскопия.
- Датчики пламени и температуры.
- Промышленный контроль.
- Компактные среднеинфракрасные приборы.
Описание семейства продуктов
- Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
- Минимальная хроматическая аберрация благодаря низкой дисперсии
- Идеально подходит для инфракрасных приложений, требующих прочной оптики
- Также доступны германиевые окна с DLC-покрытием

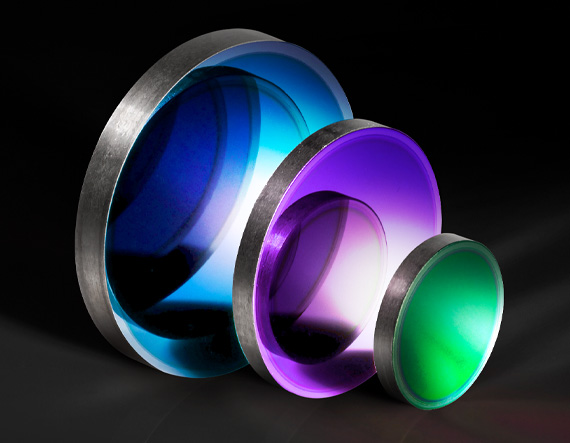

Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см3). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
