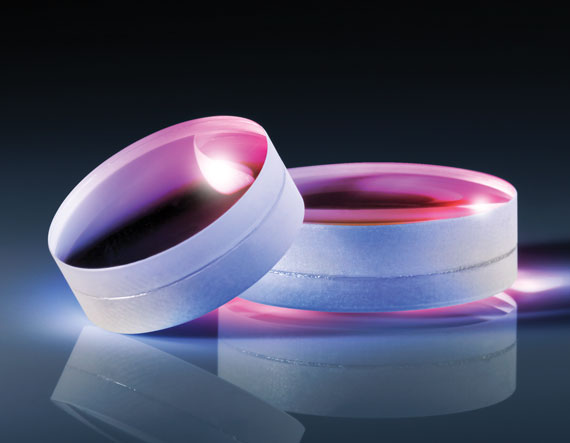

Ахроматическая линза, покрытие MgF2 для 400-700 нм, диаметр: 12.5 мм, фокусное расстояние: 14 мм

Описание

Короткофокусный ахроматический дублет собирает видимое излучение значительно аккуратнее обычной одиночной линзы, поскольку сочетание стекол с различной дисперсией сближает фокусы красной и синей частей спектра. Диаметр 12,5 мм и фокус 14 мм дают компактный узел с высокой светосилой, подходящий для миниатюрных коллиматоров, осветительных каналов и приемных модулей.

Просветление MgF₂ снижает потери на границах воздух–стекло в широкой видимой полосе, но не является узкополосным лазерным V-покрытием. При использовании дублета важно соблюдать ориентацию, указанную на чертеже: перестановка сторон меняет остаточную сферическую аберрацию. Для высококонтрастной системы полезно предусмотреть черненую оправу и диафрагму, не создающую напряжений в склеенном блоке.

Характеристики

• диаметр — 12,5 мм
• эффективное фокусное расстояние — 14 мм
• допуск фокусного расстояния — ±2%
• тип — положительный ахроматический дублет
• покрытие — MgF₂ для видимого диапазона 400–700 нм
• исполнение — неоправленная линза

Особенности выбора и интеграции

Ахроматическая коррекция уменьшает, но не устраняет полностью вторичный спектр, кривизну поля и сферическую аберрацию. Для конфигурации 45-209: итоговое качество изображения зависит от апертуры, сопряжений и положения диафрагмы, поэтому в точной системе рекомендуется оптическое моделирование.

Для позиции 45-209 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 45-209: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.

Отрасли применения

• цветная микроскопия и компактные объективные узлы
• коллимация света светодиодов и волоконных выходов
• машинное зрение в видимом спектре
• лабораторные спектральные и фотометрические приборы

Ахроматическая линза с покрытием MgF₂, Ø12,5 мм, f=14 мм применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 45-209: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.

Описание семейства продуктов

• Предназначен для угла падения 0°
• Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
• Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.

Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF₂ или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.

Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
