Поставщик
|
Edmund Optics |
|
Артикул
|
88-095 |
|
Размер
|
12.5 мм |
|
Конструкция
|
Polarizing Film on PMMA |
|
Подложка
|
CP42HE on PMMA |
|
Диаметр (мм)
|
12.50 |
|
Допуск на размер (мм)
|
+0.0/-0.3 |
|
Толщина (мм)
|
2.20 ±0.22 |
|
Пропускание (%)
|
42 |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Left-Handed Circular Polarizer |
|
Эффективность поляризации (%)
|
>99.90 |
|
Рабочая температура (° C)
|
-40 to +80 |
|
Термостойкость (° C x часы)
|
80 x 500 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |

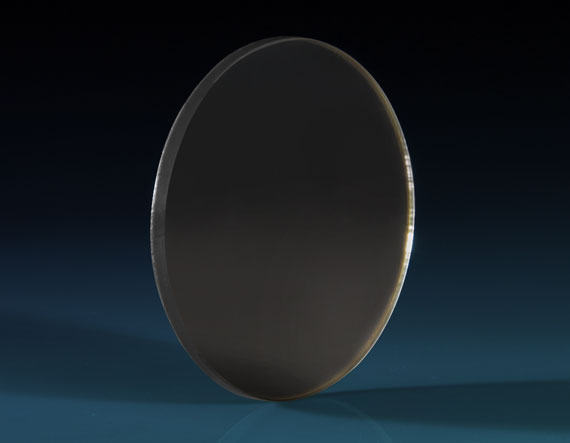

Описание
Левый круговой поляризатор CP42HE представляет собой составной оптический элемент, преобразующий линейно или неполяризованное излучение в свет с круговой поляризацией левого вращения. Конструктивно он собирается из линейного поляризатора и четвертьволновой пластинки, склеенных таким образом, что их оптические оси ориентированы под углом 45 градусов друг к другу. Благодаря такому расположению плоскополяризованная волна после прохождения через линейный элемент разделяется четвертьволновой пластинкой на две ортогональные компоненты с фазовым сдвигом в четверть длины волны, что и формирует круговую поляризацию заданного направления вращения. Компонент выпускается в компактном круглом форм-факторе диаметром 12,5 мм, что позволяет устанавливать его в стандартные оправы и держатели оптического стола без дополнительной механической обработки. Материалы, применяемые в подобных сборках, обычно включают поляризационную пленку и кристаллический кварц или полимерный ретардер, обеспечивающие стабильность оптических свойств при комнатной температуре и умеренной влажности.
Характеристики
- Тип: левый круговой поляризатор (CP42HE)
- Диаметр: 12,5 мм
- Конструкция: линейный поляризатор + четвертьволновая пластинка
- Направление вращения: левое (LCP)
- Форм-фактор: круглая подложка для стандартных оправ
- Поставщик: Edmund Optics
Отрасли применения
Круговые поляризаторы такого типа находят применение в фотографии и кинематографе для подавления бликов и управления отражениями от неметаллических поверхностей, в системах трёхмерной визуализации и очках для стереоскопического просмотра, в лазерных оптических схемах для развязки обратных отражений от оптических элементов, а также в исследовательских установках по эллипсометрии и поляризационной микроскопии. Их используют в контрольно-измерительном оборудовании для проверки напряжений в прозрачных материалах и в дисплейных технологиях, где требуется избирательное пропускание света с определённым состоянием поляризации.
Описание семейства продуктов
- Передача более 42 %
- Доступно с пленкой или пластиковой подложкой.
- Доступны правосторонние и левосторонние конструкции
Круговые поляризаторы (CP42HE и CP42HER) идеально подходят для уменьшения бликов в различных приложениях для обработки изображений или для улучшения видимости дисплеев в условиях яркого освещения. Эти круговые поляризаторы обеспечивают превосходную передачу видимого света в диапазоне 400–700 нм. Пластиковая подложка обеспечивает повышенную долговечность, а пленочная подложка обеспечивает повышенную гибкость и может быть обрезана в соответствии с потребностями приложения. Доступны левосторонняя (CP42HE) и правосторонняя (CP42HER) направления поляризации.
Примечание. Пользовательские параметры доступны по запросу. Подробнее о возможностях наших поляризаторов и замедлителей можно узнать здесь.
