Поставщик
|
Edmund Optics |
|
Артикул
|
35-854 |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Длина волны
|
250-700 нм |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Угол клина
|
8° 17'39" |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Тип
|
Wedge Prism |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/10 |
|
Угловой допуск (угл. сек)
|
30 |
|
Отклонение луча при 355 нм (°)
|
4.00 |
|
Мощность (диоптрии)
|
6.99 |
|
Ориентация изображения
|
Beam Deviation |
|
Диаметр (мм)
|
12.50 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 350 - 450nmRavg ≤1.5% @ 250 - 700nm |
|
Скос
|
Protective bevel as needed |
Описание

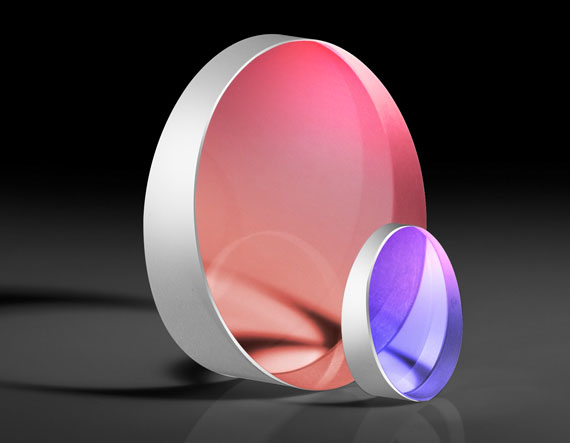

Клиновидная призма артикула 35-854 от Edmund Optics выполнена из плавленого кварца (UV Fused Silica) и представляет собой оптический элемент с диаметром 12,5 мм и постоянным углом отклонения луча 4 градуса. Призма предназначена для точного углового смещения лазерных пучков без изменения их направления, либо для компенсации паразитных отклонений в оптических схемах. Благодаря материалу из кварца, она прозрачна в широком диапазоне от 250 до 700 нм и обладает высокой лучевой стойкостью. На обе поверхности нанесено многослойное просветляющее покрытие, оптимизированное для диапазона 250–700 нм, что минимизирует френелевские потери и предотвращает образование бликов. Призма может использоваться в паре с другой идентичной призмой для создания переменного углового клина, позволяющего точно управлять положением луча на мишени. Угол отклонения 4° соответствует смещению примерно 7 мм на расстоянии 100 мм. Механическая круглая оправа диаметром 12,5 мм делает интеграцию в стандартные оптические держатели простой и надёжной. Поверхности отполированы с точностью λ/4, что обеспечивает сохранение качества волнового фронта.
Характеристики
Артикул производителя: 35-854 (Edmund Optics). Тип: клиновидная призма (Risley prism component). Диаметр: 12,5 мм (+0,0/-0,1 мм). Угол отклонения: 4° 0' ± 0° 3' (на 587,6 нм). Материал: плавленый кварц (UVFS). Рабочий диапазон: 250–700 нм. Покрытие: многослойное AR-UV (R < 1% на поверхность). Качество поверхности: 40-20. Плоскостность: λ/4. Толщина по краю: ~2,5 мм, по центру ~4 мм. Пропускание: >98% (общее). Лучевая стойкость: 5 Дж/см² (10 нс, 355 нм).
Отрасли применения
Призма 35-854 используется в системах точного совмещения лазерных пучков для оптических пинцетов и конфокальных микроскопов. В литографии и изготовлении полупроводников она применяется для коррекции ошибок позиционирования луча относительно маски. В дальнометрии и лазерной локации пара таких призм образует отклоняющий узел для сканирования. Кроме того, она востребована в интерферометрах для создания небольшого контролируемого сдвига пучка.
Описание семейства продуктов
- Отклоняет траекторию лазерного луча от 0,5° до 5,0°
- Идеально подходит для управления УФ- и БИК-лучами в диапазоне от 250 до 1064 нм
- Идеально подходит для систем управления большой мощностью
Клиновые призмы TECHSPEC® из плавленого кварца предназначены для целого ряда приложений управления лазерным лучом, требующих УФ-видимого излучения или антибликового покрытия с первой по четвертую гармонику Nd:YAG. Они оптимизированы для обеспечения высочайшего уровня производительности системы с использованием строго контролируемых характеристик, включая плоскостность поверхности λ/10, качество поверхности 20-10 и допуск на клиновидность 15 или 30 угловых секунд. Версии с покрытием Nd:YAG отличаются высоким коэффициентом пропускания и гарантированным порогом повреждения лазером в зависимости от проектной длины волны. В клиновидных призмах TECHSPEC® из плавленого кварца используется клиновидная конструкция для отклонения пути лазерного луча от 0,5° до 5°. При создании пары призм Рисли с использованием двух клиновидных призм с одинаковым отклонением луча можно настроить управление лучом в два раза больше, чем отклонение клина. Низкий коэффициент теплового расширения обеспечивает точное управление лучом в лазерах высокой мощности.
Примечание. Клиновые призмы TECHSPEC® также доступны в версиях N-BK7.
