Поставщик
|
Edmund Optics |
|
Артикул
|
18-337 |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø12.5 мм |
|
Применение
|
для УФ диапазона |
|
Index of Refraction nd
|
1.458 |
|
Knoop Hardness (kg/mm2)
|
522 |
|
Poisson's Ratio
|
0.16 |
|
Substrate
|
Fused Silica (Corning 7980) |
|
Surface Quality
|
40-20 |
|
Transmitted Wavefront, P-V
|
λ/4 |
|
Type
|
Protective Window |
|
Typical Energy Density Limit
|
7 J/cm2 @ 1064nm, 10ns |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Young's Modulus (GPa)
|
73 |
|
RoHS
|
Compliant |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.20 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
0.52 (+5 to +35°C)0.57 (0 to +200°C)0.48 (-100 to +200°C) |
|
Coating Specification
|
Ravg ≤0.5% @ 600 - 1050nm |
|
Coating
|
NIR I (600-1050nm) |
|
Thickness (mm)
|
3.00 ±0.10 |
|
Diameter (mm)
|
12.50 +0.00/-0.10 |
|
Clear Aperture CA (mm)
|
11.25 |
|
Clear Aperture (%)
|
90 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
67.8 |
Описание
Оптическое окно Edmund Optics с артикулом 18-337 представляет собой высококачественный защитный элемент серии TECHSPEC®, изготовленный из плавленого кварца (Fused Silica) марки Corning 7980. Данный материал обладает исключительной прозрачностью в широком спектральном диапазоне, низким коэффициентом теплового расширения и высокой лазерной стойкостью. Диаметр окна составляет 12,50 +0,00/-0,10 мм, толщина — 3,00 ±0,10 мм, световой диаметр — 11,25 мм. Окно имеет просветляющее покрытие NIR I, обеспечивающее средний коэффициент отражения не более 0,5% в диапазоне 600–1050 нм. Переданный волновой фронт (P-V) составляет λ/4, что гарантирует минимальные искажения волнового фронта. Параллельность граней не превышает 1 угловой минуты, поверхностное качество соответствует классу 40-20. Показатель преломления плавленого кварца составляет 1,458, число Аббе — 67,8. Коэффициент теплового расширения равен 0,52 × 10⁻⁶/°C в диапазоне от +5 до +35 °C, 0,57 × 10⁻⁶/°C в диапазоне от 0 до +200 °C и 0,48 × 10⁻⁶/°C в диапазоне от -100 до +200 °C. Плотность материала составляет 2,20 г/см³, модуль Юнга — 73 ГПа, коэффициент Пуассона — 0,16. Окно способно выдерживать лазерное излучение с плотностью мощности до 7 Дж/см² на длине волны 1064 нм при длительности импульса 10 нс. Данное окно идеально подходит для защиты оптических элементов от воздействия окружающей среды, а также для использования в качестве подложки в лазерных системах ближнего ИК-диапазона.
Характеристики
- Производитель: Edmund Optics
- Артикул: 18-337
- Серия: TECHSPEC®
- Тип: защитное окно (Protective Window)
- Материал: плавленый кварц (Fused Silica, Corning 7980)
- Диаметр: 12,50 +0,00/-0,10 мм
- Световой диаметр: 11,25 мм
- Толщина: 3,00 ±0,10 мм
- Покрытие: NIR I (600–1050 нм)
- Средний коэффициент отражения: ≤0,5% @ 600–1050 нм
- Переданный волновой фронт (P-V): λ/4
- Параллельность: <1 угловой минуты
- Поверхностное качество: 40-20
- Показатель преломления (nd): 1,458
- Число Аббе: 67,8
- КТР: 0,52 × 10⁻⁶/°C (+5…+35 °C); 0,57 × 10⁻⁶/°C (0…+200 °C); 0,48 × 10⁻⁶/°C (-100…+200 °C)
- Плотность: 2,20 г/см³
- Модуль Юнга: 73 ГПа
- Коэффициент Пуассона: 0,16
- Лазерная стойкость: 7 Дж/см² @ 1064 нм, 10 нс
Отрасли применения
- Защита оптических элементов в лазерных системах
- Спектроскопия и спектральный анализ
- Медицинская визуализация и диагностика
- Промышленные системы контроля и измерений
- Научно-исследовательские лабораторные установки
- Оптические датчики и сенсоры
- Системы связи и передачи данных
- Аэрокосмические и оборонные оптические системы
Описание семейства продуктов
- Доступны без покрытия или с покрытием BBAR для УФ, видимого и ближнего ИК диапазонов
- Идеально подходят для визуализации
- Стандартный диаметр от 10 до 75 мм
- Также доступны УФ-окна из плавленого кварца 1λ или λ/10

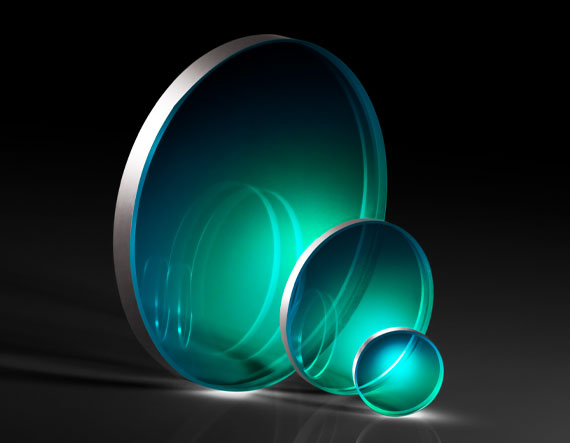

УФ-окна из плавленого кварца TECHSPEC® λ/4 производятся с качеством поверхности 40-20 и погрешностью прошедшего волнового фронта λ/4, что делает их идеальными для визуализации. Благодаря подложке из плавленого кварца с УФ-покрытием эти окна обеспечивают высокое пропускание от ультрафиолетового (УФ) до видимого и ближнего инфракрасного (ближнего ИК) диапазонов. Доступны варианты с широкополосным просветляющим покрытием (BBAR) для минимизации потерь на отражение и повышения пропускания. Окна из плавленого кварца TECHSPEC λ/4 UV используются в системах оптической визуализации, в лазерах малой и средней мощности, а также в качестве защитных окон, особенно в системах, требующих пропускания УФ-излучения. Доступны стандартные размеры от 10 до 75 мм в диаметре и различной толщины; свяжитесь с нами для заказа индивидуальных размеров или покрытий для вашей области применения.
