Поставщик
|
Edmund Optics |
|
Артикул
|
39-062 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Длина волны
|
266 нм |
|
Отклонение луча при 355 нм (°)
|
2.50 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Угол клина
|
5° 13'29" |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Угловой допуск (угл. сек)
|
30 |
|
Мощность (диоптрии)
|
4.37 |
|
Ориентация изображения
|
Beam Deviation |
|
Диаметр (мм)
|
12.50 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Спецификация покрытия
|
Rabs <0.25% @ 266nm |
|
Скос
|
Protective bevel as needed |
Описание

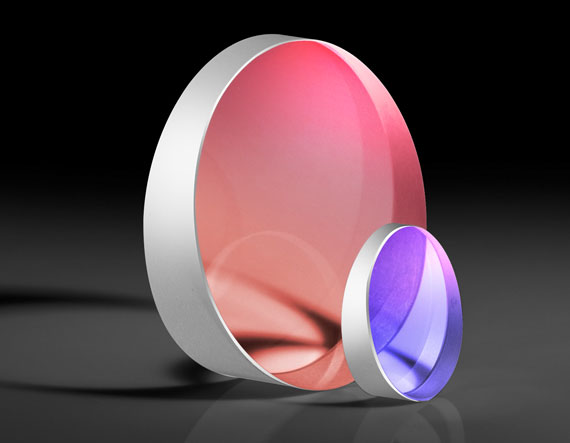

Клиновидная призма из плавленого кварца с покрытием для длины волны 266 нм, диаметром 12.5 мм и отклонением луча 2.5° представляет собой оптический элемент с двумя не строго параллельными поверхностями, угол между которыми задаёт контролируемое угловое отклонение проходящего пучка без разложения его в спектр, характерного для классических призм с большим клиновым углом. Материал плавленый кварц выбран благодаря его высокой прозрачности и стойкости к повреждениям именно в глубоком ультрафиолетовом диапазоне, где многие другие оптические стёкла демонстрируют значительное поглощение и деградацию под воздействием жёсткого УФ-излучения. Специализированное покрытие, рассчитанное на 266 нм — типичную четвёртую гармонику Nd:YAG лазера, — минимизирует френелевские потери и повышает стойкость поверхности к оптическому повреждению при работе с высокоэнергетичным ультрафиолетовым излучением, а малый угол отклонения 2.5° позволяет использовать клин для тонкой юстировки направления пучка или компенсации небаллистического смещения луча в оптической схеме.
Характеристики
- Тип: клиновидная призма
- Материал: плавленый кварц
- Диаметр: 12.5 мм
- Угол отклонения луча: 2.5°
- Покрытие для длины волны 266 нм
- Высокая стойкость к УФ-повреждению материала
- Применимость для тонкой юстировки направления пучка
Отрасли применения
Клиновидные призмы для глубокого УФ-диапазона применяются в лазерных системах на основе четвёртой гармоники Nd:YAG лазеров, в фотолитографии, УФ-спектроскопии и научных экспериментах, требующих точного управления направлением ультрафиолетового пучка. Их используют в полупроводниковой промышленности при контроле микроструктур, в аналитическом приборостроении и в исследовательских лабораториях нелинейной оптики, где работа с жёстким ультрафиолетовым излучением требует материалов и покрытий повышенной стойкости.
Описание семейства продуктов
- Отклоняет траекторию лазерного луча от 0,5° до 5,0°
- Идеально подходит для управления УФ- и БИК-лучами в диапазоне от 250 до 1064 нм
- Идеально подходит для систем управления большой мощностью
Клиновые призмы TECHSPEC® из плавленого кварца предназначены для целого ряда приложений управления лазерным лучом, требующих УФ-видимого излучения или антибликового покрытия с первой по четвертую гармонику Nd:YAG. Они оптимизированы для обеспечения высочайшего уровня производительности системы с использованием строго контролируемых характеристик, включая плоскостность поверхности λ/10, качество поверхности 20-10 и допуск на клиновидность 15 или 30 угловых секунд. Версии с покрытием Nd:YAG отличаются высоким коэффициентом пропускания и гарантированным порогом повреждения лазером в зависимости от проектной длины волны. В клиновидных призмах TECHSPEC® из плавленого кварца используется клиновидная конструкция для отклонения пути лазерного луча от 0,5° до 5°. При создании пары призм Рисли с использованием двух клиновидных призм с одинаковым отклонением луча можно настроить управление лучом в два раза больше, чем отклонение клина. Низкий коэффициент теплового расширения обеспечивает точное управление лучом в лазерах высокой мощности.
Примечание. Клиновые призмы TECHSPEC® также доступны в версиях N-BK7.
