Поставщик
|
Edmund Optics |
|
Артикул
|
19-726 |
|
Материал
|
LiF (фторида лития) |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø12.5 мм |
|
Index of Refraction nd
|
1.392 |
|
Knoop Hardness (kg/mm2)
|
102 |
|
Poisson's Ratio
|
0.33 |
|
Substrate
|
Lithium Fluoride (LiF) |
|
Surface Flatness
|
λ/2 @ 633nm |
|
Surface Quality
|
60-40 |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
150 - 6000 |
|
Young's Modulus (GPa)
|
64.97 |
|
RoHS
|
Compliant |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.64 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
37 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
1.00 ±0.10 |
|
Diameter (mm)
|
12.50 +0.00/-0.10 |
|
Clear Aperture CA (mm)
|
11.25 |
|
Clear Aperture (%)
|
90 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
97.29 |
Описание

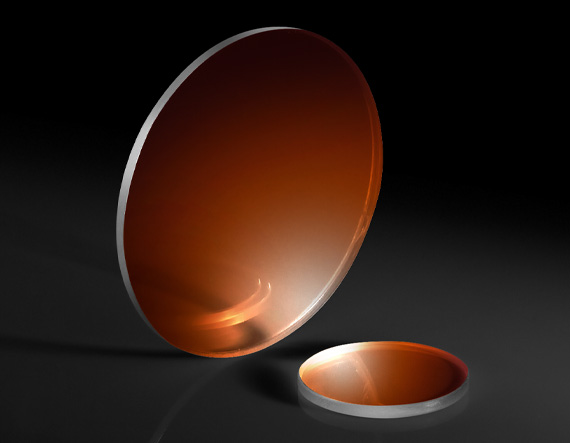

Оптическое окно из фторида лития (LiF) выделяется среди прочих оконных материалов исключительно широким диапазоном пропускания, простирающимся в глубокий вакуумный ультрафиолет — область спектра короче 200 нм, недоступную для большинства традиционных стёкол и даже кварца. Это один из немногих доступных материалов с настолько коротковолновой границей пропускания, что делает его востребованным, хотя и довольно хрупким и гигроскопичным, решением для специализированных задач. Диаметр окна составляет 12.5 мм, а толщина всего 1 мм, что соответствует компактному тонкому элементу. Отсутствие покрытия на данном экземпляре означает, что поверхности оставлены без дополнительной обработки — это может быть обусловлено либо особенностью применения на самой границе пропускания материала, где просветляющие плёнки малоэффективны, либо стремлением сохранить максимально широкий немодифицированный спектральный диапазон работы окна.
Характеристики
- Тип: плоскопараллельное оптическое окно
- Материал: фторид лития (LiF)
- Диаметр: 12.5 мм
- Толщина: 1 мм
- Покрытие: отсутствует
- Поставщик: Edmund Optics
- Артикул: 19-726
Отрасли применения
Окна из LiF применяются в вакуумной ультрафиолетовой спектроскопии, синхротронных и лабораторных исследованиях фотоионизации, приборах для анализа состава газов в глубоком УФ-диапазоне, а также в научных установках физики плазмы и астрономических приборах, работающих в коротковолновой части спектра, недоступной для стандартной кварцевой и стеклянной оптики.
Описание семейства продуктов
- Высокая светопропускаемость в диапазоне длин волн от 150 нм до 6 мкм
- Отличная светопропускаемость в вакуумном ультрафиолетовом (ВУФ) диапазоне
- Низкий показатель преломления
Окна из фторида лития (LiF) обеспечивают высокую и ровную светопропускаемость в диапазоне длин волн от 150 нм до 6 мкм. Фторид лития обладает превосходной светопропускаемостью в диапазоне длин волн вакуумного ультрафиолета (ВУФ) от 150 до 200 нм. Фторид лития также имеет низкий показатель преломления, что позволяет использовать эти окна без антибликового покрытия. Окна из фторида лития (LiF) идеально подходят для использования в качестве окон для пропускания УФ-излучения в спектроскопических приложениях, в качестве дифракционного элемента в рентгеновской спектрометрии или в качестве инфракрасных окон в тепловизионных приложениях.
Примечание: Фторид лития чувствителен к тепловому удару и разрушается под воздействием атмосферной влаги при температурах выше 400°C.
