Поставщик
|
Edmund Optics |
|
Артикул
|
17-163 |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø12.5 мм |
|
RoHS
|
Compliant |
|
Young's Modulus (GPa)
|
71.5 |
|
Wavelength Range (nm)
|
360 - 2700 |
|
Type
|
Protective Window |
|
Surface Quality
|
60-40 |
|
Surface Flatness
|
1&lambda |
|
Substrate
|
B270 |
|
Poisson's Ratio
|
0.22 |
|
Knoop Hardness (kg/mm2)
|
500 |
|
Index of Refraction nd
|
1.523 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
2.56 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
9.4 (+20 to +300°C) |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
1.00 ±0.10 |
|
Diameter (mm)
|
12.50 +0.00/-0.25 |
|
Clear Aperture CA (mm)
|
11.25 |
|
Bevel
|
Protective as needed |
|
Abbe Number (vd)
|
58.3 |
Описание
Оптическое окно из стекла B270 Edmund Optics (артикул 17-163) — специализированный компонент для работы в диапазоне: видимый диапазон. Параметры: диаметр 12,5 мм, толщина 1 мм. Тонкое стекло B270 без покрытия — экономичный вариант для защитных окон в видимом диапазоне.
Исполнение (без покрытия) подбирается под спектр источника и требования к качеству волнового фронта. Изделие интегрируется в сборку как функциональный узел.
Характеристики
Стекло B270 (кроуновое float) имеет хорошую видимую прозрачность и низкую стоимость. Отсутствие покрытия делает его подходящим для задач, где ~4% отражений на границе допустимы. Тонкое исполнение диаметр 12,5 мм, толщина 1 мм экономит вес и пространство в компактных приборах. Указанные значения — диаметр 12,5 мм, толщина 1 мм — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки.
Поверхностное качество коммерческое (60-40 scratch-dig). Края фасочны. Для критических применений рекомендуется замена на N-BK7 или кварц. При установке важны чистота рабочих поверхностей, отсутствие механических напряжений в оправе и проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности, угол падения и поляризацию.
Отрасли применения
Основные сферы: защитные стекла камер, окулярные окна, бюджетные осветительные системы. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях и системах контроля качества.
Бюджетные защитные стекла веб-камер, эндоскопов, портативных приборов, где оптические требования умеренны, а стоимость важна. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.
Описание семейства продуктов
- Большой выбор размеров
- Доступны без покрытия или с антибликовым покрытием MgF2
- Доступны индивидуальные размеры для крупных OEM-заказов

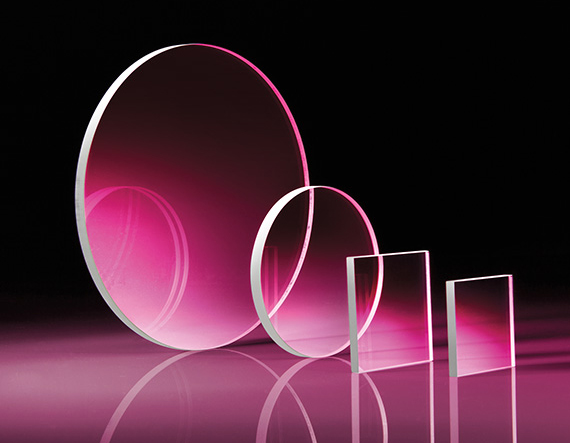

Окна TECHSPEC® B270 идеально подходят для коммерческого применения, требующего тонкой подложки. Доступны без покрытия или с антибликовым покрытием MgF2 и часто используются в качестве защитного элемента между двумя средами. Для OEM-заказов доступны индивидуальные размеры и покрытия.
