Поставщик
|
Edmund Optics |
|
Артикул
|
39-059 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Длина волны
|
266 нм |
|
Отклонение луча при 355 нм (°)
|
1.50 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Угол клина
|
3° 8'42" |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Угловой допуск (угл. сек)
|
30 |
|
Мощность (диоптрии)
|
2.62 |
|
Ориентация изображения
|
Beam Deviation |
|
Диаметр (мм)
|
12.50 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Спецификация покрытия
|
Rabs <0.25% @ 266nm |
|
Скос
|
Protective bevel as needed |
Описание

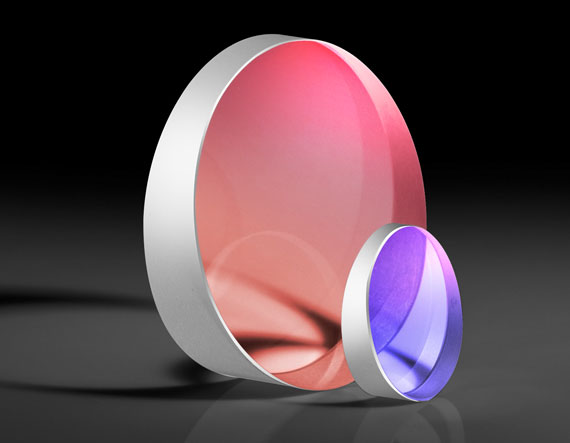

Клиновидная призма 39-059 сделана из плавленого кварца и предназначена для длины волны 266 нм. Диаметр — 12,5 мм, угол отклонения луча — 1,5°.
В отличие от плоского окна, у клиновидной призмы две стороны расположены под небольшим углом друг к другу, поэтому проходящий через неё луч света слегка отклоняется в сторону на заданный угол. Это удобно, когда нужно немного сместить направление лазерного луча без использования зеркал, либо использовать пару таких призм для точной, плавной подстройки направления пучка.
Особенно часто клиновидные призмы ставят парой друг за другом на вращающихся кольцах: поворачивая обе призмы независимо друг от друга, можно направить луч в любую точку внутри небольшого конуса вокруг исходного направления, заменяя этим более сложную и дорогую систему из подвижных зеркал.
Работа на длине волны 266 нм (ультрафиолетовый свет, четвёртая гармоника Nd:YAG лазера) предъявляет повышенные требования к чистоте материала и покрытия — обычное стекло и обычные покрытия на этой длине волны быстро мутнеют и разрушаются от накопленной энергии луча. Небольшой угол отклонения (1,5°) достаточен для аккуратной, плавной подстройки направления луча, не требуя при этом сильно перестраивать всю остальную оптическую схему за призмой.
Характеристики
- Артикул: 39-059; производитель: Edmund Optics
- Тип: клиновидная призма
- Материал: плавленого кварца
- Рабочая длина волны: 266 нм
- Диаметр: 12,5 мм
- Угол отклонения луча: 1,5°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание семейства продуктов
- Отклоняет траекторию лазерного луча от 0,5° до 5,0°
- Идеально подходит для управления УФ- и БИК-лучами в диапазоне от 250 до 1064 нм
- Идеально подходит для систем управления большой мощностью
Клиновые призмы TECHSPEC® из плавленого кварца предназначены для целого ряда приложений управления лазерным лучом, требующих УФ-видимого излучения или антибликового покрытия с первой по четвертую гармонику Nd:YAG. Они оптимизированы для обеспечения высочайшего уровня производительности системы с использованием строго контролируемых характеристик, включая плоскостность поверхности λ/10, качество поверхности 20-10 и допуск на клиновидность 15 или 30 угловых секунд. Версии с покрытием Nd:YAG отличаются высоким коэффициентом пропускания и гарантированным порогом повреждения лазером в зависимости от проектной длины волны. В клиновидных призмах TECHSPEC® из плавленого кварца используется клиновидная конструкция для отклонения пути лазерного луча от 0,5° до 5°. При создании пары призм Рисли с использованием двух клиновидных призм с одинаковым отклонением луча можно настроить управление лучом в два раза больше, чем отклонение клина. Низкий коэффициент теплового расширения обеспечивает точное управление лучом в лазерах высокой мощности.
Примечание. Клиновые призмы TECHSPEC® также доступны в версиях N-BK7.
