Поставщик
|
Edmund Optics |
|
Артикул
|
16-279 |
|
Тип линз
|
асферические |
|
Диаметр
|
12.5 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.80 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
1.60 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Clear Aperture CA (mm)
|
11.25 |
|
Substrate
|
S-LAH64 |
|
Coating Specification
|
Ravg < 0.5% @ 600 - 1050nm @ ±30° AOIRabs < 1.5% @ 600 - 1050nm @ ±30° AOI |
|
Coating
|
NIR (600-1050nm) |
|
Center Thickness CT (mm)
|
4.25 ±0.10 |
|
Back Focal Length BFL (mm)
|
7.61 |
|
Numerical Aperture NA
|
0.63 |
|
Effective Focal Length EFL (mm)
|
10.00 @ 780nm |
|
Diameter (mm)
|
12.50 +0.00/-0.10 |
Описание

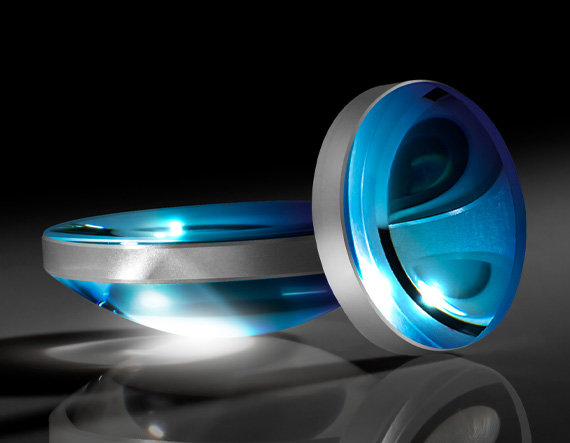

Асферическая линза 16-279 серии TECHSPEC® NIR Precision Aspheric изготовлена из высокопреломляющего стекла S-LAH64 методом полировки с числовым программным управлением. Асферический профиль рассчитан на полное устранение сферической аберрации в ближнем ИК, поэтому одна линза заменяет многолинзовую сферическую группу и формирует дифракционно ограниченное пятно. Диаметр 12,5 мм, эффективное фокусное расстояние 10,00 мм на расчётной длине волны 780 нм.
Очень высокая числовая апертура 0,63 (f/0.80) позволяет собирать широкий конус излучения лазерных диодов и выводить его в коллимированный пучок, а также фокусировать свет в пятно малого размера. Сопряжение рассчитано на бесконечность, тыльная поверхность плоская. Просветление NIR 600–1050 нм обеспечивает Ravg <0,5% и Rabs <1,5% при углах падения до ±30°, что важно для сильно сходящихся пучков. Ошибка формы асферы — 0,75 мкм RMS, толщина по центру 4,25 мм, заднее фокусное расстояние 7,61 мм, чистая апертура 11,25 мм.
Характеристики
- Тип: прецизионная асферическая линза, ближний ИК
- Материал: S-LAH64
- Диаметр: 12,50 мм (+0,00/−0,10)
- Эффективное фокусное расстояние: 10,00 мм при 780 нм
- Заднее фокусное расстояние: 7,61 мм
- Числовая апертура: 0,63; f/#: 0.80
- Сопряжение: бесконечность; тыльная поверхность плоская
- Покрытие: NIR (600–1050 нм), Ravg <0,5%, Rabs <1,5% при AOI ±30°
- Ошибка формы асферы: 0,75 мкм RMS
- Толщина по центру: 4,25 ± 0,10 мм; по краю: 1,60 мм
- Чистая апертура: 11,25 мм
- Качество поверхности: 40-20
Отрасли применения
- Оптоэлектроника: коллимация излучения лазерных диодов 780–980 нм
- Волоконная оптика: эффективный ввод излучения в волокно
- Биомедицина: конфокальная и флуоресцентная микроскопия в ближнем ИК
- Лазерные датчики: формирование малого пятна в измерительных системах
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
