Поставщик
|
Edmund Optics |
|
Артикул
|
16-992 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Диаметр
|
12.5 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
900 - 1700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
1.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
5.50 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
11.25 |
|
Substrate
|
N-SF6 |
|
Coating Specification
|
Ravg |
|
Coating
|
SWIR+ (900-1700nm) |
|
Center Thickness CT (mm)
|
7.50 ±0.10 |
|
Back Focal Length BFL (mm)
|
8.34 |
|
Numerical Aperture NA
|
0.50 |
|
Effective Focal Length EFL (mm)
|
12.50 @ 587.6nm |
|
Diameter (mm)
|
12.50 +0.00/-0.025 |
Описание
Прецизионная асферическая линза с несферическим профилем поверхности предназначена для эффективной фокусировки или коллимации излучения в ближнем инфракрасном диапазоне при сохранении дифракционного качества изображения, что особенно важно в задачах, требующих минимального размера фокального пятна. Высокая числовая апертура 0.50 обеспечивает значительную светосилу, что особенно ценно при вводе излучения в оптическое волокно или при работе с малыми пятнами фокусировки, где потери на несогласование модового поля должны быть минимизированы. Специализированное покрытие для диапазона 900–1700 нм минимизирует потери на отражение именно в области телекоммуникационных и других инфракрасных длин волн, распространённых в лазерной технике и волоконно-оптических системах связи. Асферический профиль поверхности линзы формируется с высокой точностью, что позволяет достигать дифракционно ограниченного качества фокусировки даже при значительной числовой апертуре элемента.
Характеристики
- Тип: прецизионная асферическая линза
- Диаметр: 12.5 мм
- Числовая апертура: 0.50
- Просветляющее покрытие для диапазона 900–1700 нм
- Дифракционно ограниченная коррекция аберраций
Отрасли применения
Такие линзы применяются в волоконно-оптических системах связи, коллимации лазерных диодов ближнего ИК-диапазона, спектроскопии и медицинском оборудовании, использующем инфракрасное излучение для диагностики и терапии. Также данные линзы востребованы в телекоммуникационном оборудовании и системах контроля качества оптоволоконных линий связи.
Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры

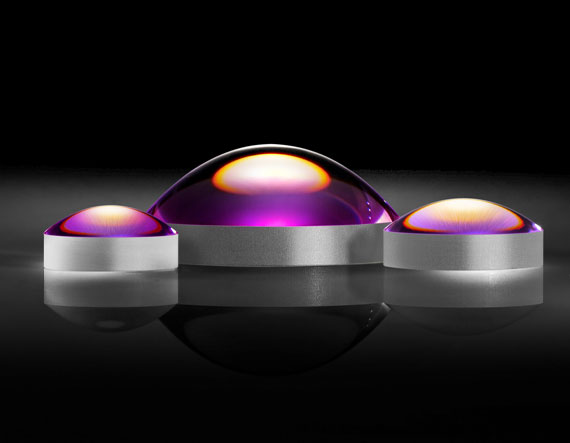

TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
