Поставщик
|
Edmund Optics |
|
Артикул
|
16-952 |
|
Тип линз
|
асферические |
|
Особенности
|
прецизионные (высокой точности) |
|
Покрытие
|
4453 |
|
Диаметр
|
12.5 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
350 - 700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
1.00 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
5.50 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.25 |
|
Clear Aperture CA (mm)
|
11.25 |
|
Substrate
|
N-SF6 |
|
Coating Specification
|
Ravg |
|
Coating
|
VIS-EXT+ (350-700nm) |
|
Center Thickness CT (mm)
|
7.50 ±0.10 |
|
Back Focal Length BFL (mm)
|
8.34 |
|
Numerical Aperture NA
|
0.50 |
|
Effective Focal Length EFL (mm)
|
12.50 @ 587.6nm |
|
Diameter (mm)
|
12.50 +0.00/-0.025 |
Описание
Прецизионная асферическая линза 16-952 от Edmund Optics (серия TECHSPEC) имеет диаметр 12,5 мм и числовую апертуру 0,50. Линза оптимизирована для работы в широком спектральном диапазоне 350–700 нм (ближний УФ и видимая область). На обе поверхности нанесено просветляющее покрытие VIS-EXT Plus, обеспечивающее остаточное отражение менее 0,5% в указанном диапазоне. Асферическая форма поверхности позволяет достичь дифракционного качества изображения при использовании одиночного элемента, минимизируя сферические аберрации. Материал линзы — стекло N-SF6 с высокой однородностью. Благодаря высокой числовой апертуре 0,50 линза эффективно собирает свет от источников с большим углом расхождения, таких как светодиоды и лазерные диоды. Она поставляется без оправы и совместима со стандартными держателями для оптики диаметром 12,5 мм. Линза идеальна для коллимации, фокусировки и построения компактных объективов в УФ-видимом диапазоне.
Характеристики
- Тип: прецизионная асферическая линза
- Диаметр: 12,50 +0,0/-0,05 мм
- Числовая апертура: 0,50
- Эффективное фокусное расстояние: 12,50 мм @ 587,6 нм
- Покрытие: VIS-EXT Plus (350–700 нм)
- Остаточное отражение: Ravg <0,5% @ 350–700 нм
- Материал: N-SF6
- Дифракционное качество изображения
- Поставляется без оправы
Отрасли применения
Асферическая линза 16-952 используется в УФ-видимых оптических системах, таких как флуоресцентные микроскопы, спектрометры, системы машинного зрения и устройства контроля качества. Она применяется для коллимации света от светодиодов и лазерных диодов, а также для фокусировки на фотодетекторы. Благодаря высокой числовой апертуре линза эффективно собирает свет от маломощных источников, что важно для детектирования слабых сигналов. В научных исследованиях она востребована в экспериментах по оптике и фотоники. Промышленные применения включают датчики, сканеры и измерительные приборы.

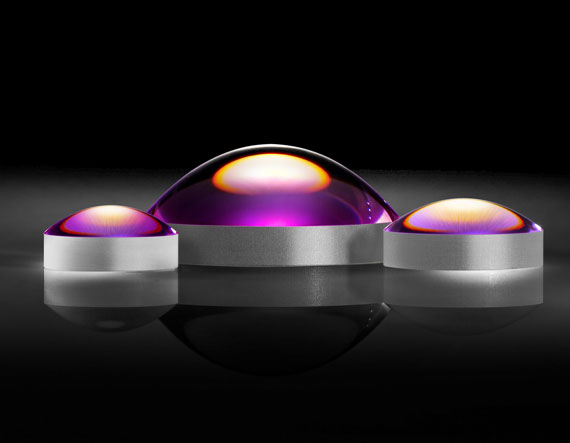

Описание семейства продуктов
- 0,25µm RMS асферическая ошибка фигуры
TECHSPEC® Высокоточные асферические линзы — это отполированные на станке с ЧПУ асферические линзы, которые имеют 0,25 мкм RMS асферическая ошибка фигуры. Прецизионная асферическая ошибка фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для визуализации и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Высокоточные асферические линзы TECHSPEC доступны с диаметрами от 10 до 50 мм и высокими числовыми апертурами для максимального пропускания света.
