Поставщик
|
Edmund Optics |
|
Артикул
|
35-849 |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Длина волны
|
250-700 нм |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Угол клина
|
1° 3'0" |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Тип
|
Wedge Prism |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/10 |
|
Угловой допуск (угл. сек)
|
30 |
|
Отклонение луча при 355 нм (°)
|
0.50 |
|
Мощность (диоптрии)
|
0.87 |
|
Ориентация изображения
|
Beam Deviation |
|
Диаметр (мм)
|
12.50 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 350 - 450nmRavg ≤1.5% @ 250 - 700nm |
|
Скос
|
Protective bevel as needed |
Описание
Клиновидная призма Edmund Optics 35-849 изготовлена из плавленого кварца и предназначена для небольшого контролируемого отклонения оптического пучка. Диаметр элемента составляет 12,5 мм, а номинальный угол отклонения луча — 0,5°. Компонент подходит для тонкой юстировки, компенсации углового рассогласования, сведения луча с апертурой и формирования регулируемого отклоняющего узла на основе одной или двух клиновидных пластин.
Просветляющее покрытие рассчитано на диапазон 250–700 нм и охватывает часть ультрафиолетовой и весь видимый диапазон. Оно уменьшает отражательные потери при прохождении света через обе поверхности и делает призму подходящей для УФ-лазеров, видимых источников, спектрометров и флуоресцентных систем. Плавленый кварц обладает хорошим пропусканием в коротковолновой области, низким тепловым расширением и устойчивостью к термическим изменениям.
Направление отклонения определяется азимутальной ориентацией клина. Вращая призму вокруг оптической оси, можно направить смещение в нужную сторону. Две одинаковые призмы, установленные последовательно, образуют регулируемую пару: изменение их взаимного угла позволяет плавно менять результирующее направление выходного пучка. Такая схема используется для точной коррекции без бокового перемещения зеркальной оправы.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 35-849.
- Тип: круглая клиновидная призма.
- Материал: плавленый кварц.
- Диаметр: 12,5 мм.
- Номинальное отклонение луча: 0,5°.
- Рабочий диапазон покрытия: 250–700 нм.
- Спектральная область: УФ и видимый диапазон.
- Основное назначение: тонкая угловая коррекция пучка.
Особенности интеграции
Призму устанавливают в оправу с возможностью вращения вокруг оси. Для расчета смещения на удаленной плоскости учитывают расстояние от клина до приемника. Покрытие должно соответствовать направлению и длине волны света. При коротковолновом УФ-излучении особенно важна чистота поверхностей: органические загрязнения могут поглощать энергию и постепенно ухудшать пропускание.
Отрасли применения
- Юстировка УФ- и видимых лазеров.
- Спектроскопические и флуоресцентные приборы.
- Интерферометрия.
- Компенсация углового рассогласования.
- Системы доставки лазерного пучка.
- Оптические стенды с регулируемым отклонением.
- Научные установки УФ-диапазона.
Описание семейства продуктов
- Отклоняет траекторию лазерного луча от 0,5° до 5,0°
- Идеально подходит для управления УФ- и БИК-лучами в диапазоне от 250 до 1064 нм
- Идеально подходит для систем управления большой мощностью

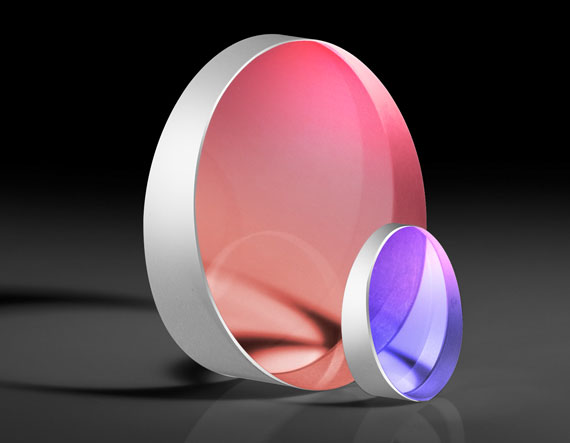

Клиновые призмы TECHSPEC® из плавленого кварца предназначены для целого ряда приложений управления лазерным лучом, требующих УФ-видимого излучения или антибликового покрытия с первой по четвертую гармонику Nd:YAG. Они оптимизированы для обеспечения высочайшего уровня производительности системы с использованием строго контролируемых характеристик, включая плоскостность поверхности λ/10, качество поверхности 20-10 и допуск на клиновидность 15 или 30 угловых секунд. Версии с покрытием Nd:YAG отличаются высоким коэффициентом пропускания и гарантированным порогом повреждения лазером в зависимости от проектной длины волны. В клиновидных призмах TECHSPEC® из плавленого кварца используется клиновидная конструкция для отклонения пути лазерного луча от 0,5° до 5°. При создании пары призм Рисли с использованием двух клиновидных призм с одинаковым отклонением луча можно настроить управление лучом в два раза больше, чем отклонение клина. Низкий коэффициент теплового расширения обеспечивает точное управление лучом в лазерах высокой мощности.
Примечание. Клиновые призмы TECHSPEC® также доступны в версиях N-BK7.
