Поставщик
|
Edmund Optics |
|
Артикул
|
65-929 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина волны
|
400-2000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0/-0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm, Ravg >90% @ 400 - 2000nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина гипотенузы (мм)
|
17.7 |
|
Длина катетов (мм)
|
12.5 |
Описание

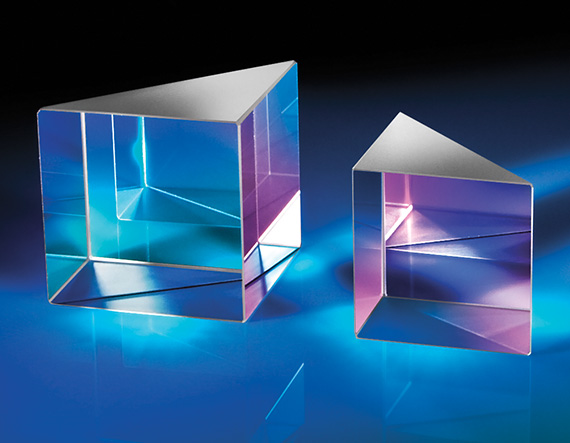

Прямая треугольная призма из N‑BK7 с жёсткими допусками, длиной катетов 12,5 мм и алюминиевым покрытием для диапазона 400–2000 нм предназначена для задач, где требуется широкополосное отражение и высокая угловая точность. Широкий спектральный диапазон покрытия позволяет использовать призму в мультиспектральных системах, объединяющих видимую и ближнюю ИК‑области. Жёсткие допуски по углам и плоскостности граней снижают искажение фронта волны и обеспечивают точное управление направлением луча.
Размер катетов 12,5 мм обеспечивает баланс между апертурой и компактностью, что удобно для настольных и встроенных систем. Призма может использоваться как основной отражающий элемент, узел перенаправления оптического канала, а также как часть сложных зеркальных конфигураций в лабораторных и промышленных установках.
Характеристики
- Тип: прямая треугольная призма с жёсткими допусками и широкополосным Al‑покрытием
- Материал: N‑BK7
- Длина катетов: 12,5 мм
- Покрытие: алюминий для 400–2000 нм
- Назначение: отражающий элемент VIS–NIR с высокой угловой точностью
Отрасли применения
- Многодиапазонные лазерные и измерительные системы
- Оптические стенды и испытательные установки
- OEM‑модули с требованиями к стабильности отражающих узлов
