Поставщик
|
Edmund Optics |
|
Артикул
|
45-389 |
|
Покрытие
|
MgF2 & Aluminized |
|
Длина волны
|
400-700 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
MgF2 |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10nsLegs: 10 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm Legs: Ravg ≤1.75% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
MgF2 & Aluminized |
|
Длина гипотенузы (мм)
|
17.7 |
|
Длина катетов (мм)
|
12.5 |
Описание

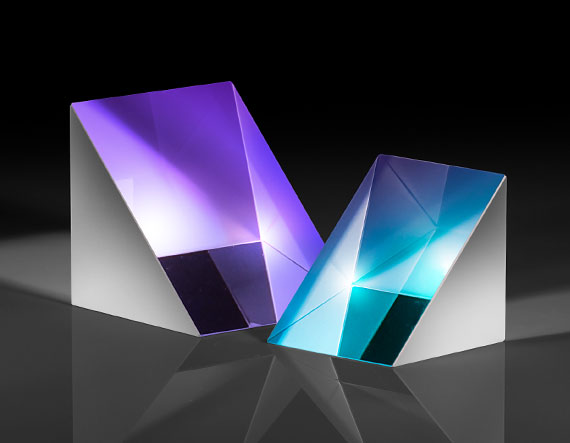

Прямая треугольная призма из N‑BK7 с длиной катетов 12,5 мм и алюминиевым покрытием с защитой MgF₂ для диапазона 400–700 нм представляет собой компактный зеркальный элемент для видимых оптических систем. Отражающее покрытие на одной из граней обеспечивает высокую отражательную способность в VIS‑диапазоне, а защитный слой уменьшает деградацию покрытия при эксплуатации. Призма может использоваться как миниатюрное зеркало с жёстко фиксированным углом отражения, элемент перераспределения лучей и компонент складывания оптического пути.
Размер катетов 12,5 мм обеспечивает баланс между компактностью и достаточной апертурой для типичных диаметров пучка в лабораторных и встроенных устройствах. Геометрические допуски и качество полировки граней обеспечивают стабильность направления отражённого луча и низкий уровень вносимых аберраций. Компонент удобен для интеграции в небольшие измерительные модули, лазерные головки и системы визуального контроля.
Характеристики
- Тип: прямая треугольная призма с зеркальным покрытием
- Материал: N‑BK7
- Длина катетов: 12,5 мм
- Покрытие: алюминий + MgF₂ для 400–700 нм
- Назначение: компактный отражающий элемент в VIS‑диапазоне
Отрасли применения
- Малогабаритные лазерные и визуальные системы
- Измерительные и юстировочные стенды
- Встроенные оптические модули приборов
