Поставщик
|
Edmund Optics |
|
Артикул
|
48-865 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Отражение S-поляризации (%)
|
>99.5 |
|
Пропускание P-поляризации (%)
|
>95 |
|
Размеры (мм)
|
12.5 x 12.5 x 12.5 ±0.1 |
|
Плоскостность поверхности
|
λ/4 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Подложка
|
N-BK7 |
|
Расчетная длина волны DWL (нм)
|
780 |
|
Тип
|
Linear Polarizer |
|
Спецификация покрытия
|
Rabs <0.25% @ 780nm |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Cube |
|
Качество поверхности
|
40-20 |
|
Чистая апертура (%)
|
90.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Коэффициент экстинкции
|
1000:1 |
Описание
Кубический светоделитель 48-865 компании Edmund Optics имеет сторону 12 мм и склеен из двух стеклянных призм с полупрозрачным покрытием на стыке между ними, образуя аккуратный кубик.
Этот светоделитель разделяет свет по поляризации: свет с одним направлением поляризации проходит через куб насквозь, а свет с другим направлением поляризации отражается в сторону под прямым углом. Так из одного луча получают два отдельных луча с разной поляризацией, направленных в разные стороны, работая на длине волны 780 нм.
Кубическая (а не пластинчатая) форма светоделителя удобна тем, что оба выходных луча идут строго горизонтально/вертикально и легко направляются дальше по оптической схеме без дополнительных смещений.
Компактная сторона куба (12 мм) удобна для встраивания в малогабаритные лазерные диодные модули ближнего инфракрасного диапазона, работающие на длине волны 780 нм, широко распространённой в записывающих и измерительных лазерных системах. Такой светоделитель позволяет разделить лазерный луч по поляризации почти без потери энергии, направив каждую часть по своему пути дальше в схеме. Компактный размер куба также снижает общий вес и габариты собранного лазерного модуля по сравнению с более крупными светоделителями того же назначения.
Характеристики
- Артикул: 48-865; производитель: Edmund Optics
- Тип: кубический светоделитель, разделяющий свет по поляризации
- Рабочий диапазон/длина волны: 780
- Сторона куба: 12 мм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание семейства продуктов
- Разработан для обычных диодных, газовых и твердотельных лазеров
- Отражает S-поляризованный свет, пропускает P-поляризованный свет.
- Высокий коэффициент исчезновения

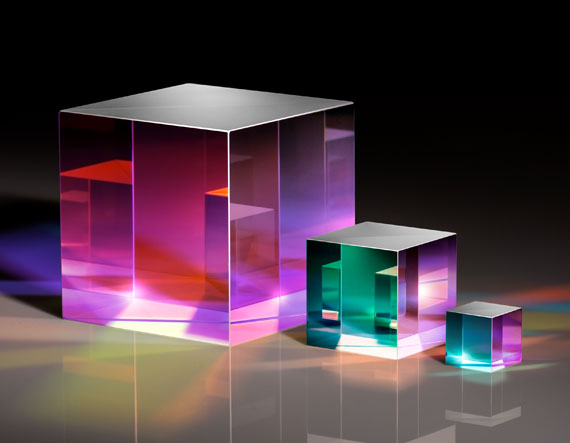

Разработанные для многих распространенных длин волн лазера, поляризационные кубические светоделители TECHSPEC® Laser Line делят случайно поляризованные лучи на две ортогональные, линейно поляризованные составляющие. S-поляризованный свет отражается под углом 90°, тогда как P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных прямоугольных призм, склеенных вместе, чтобы свести к минимуму искажения передаваемого волнового фронта и обеспечить превосходную параллельность между входящим и переданным лучами.
