Поставщик
|
Edmund Optics |
|
Артикул
|
48-412 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Толщина (мм)
|
2.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.8 J/cm2 @ 1064nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.7 - 10 |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Длина (мм)
|
12.50 |
|
Ширина (мм)
|
12.50 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000nmRavg >96% @ 2000 - 10,000nm |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
12.5 x 12.5 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Зеркало первой поверхности 700-10000 нм, 12,5×12,5 мм, λ/4, артикул 48-412, представляет собой специализированный компонент для фотоники и оптического приборостроения. Миниатюрное зеркало первой поверхности предназначено для изменения направления ИК-пучка в тесных приборах. Размер 12,5×12,5 мм позволяет экономить место, а рабочая полоса до 10 мкм делает элемент пригодным для ряда тепловизионных и спектральных трактов. Плоскостность λ/4 достаточна для большинства задач перенаправления, где не требуется интерферометрическая точность. Оправу выбирают так, чтобы не перекрывать полезную апертуру и не создавать локальных изгибающих напряжений.
Характеристики
Заявленные параметры этой модификации должны рассматриваться как единая система: они определяют спектральную совместимость, полезную апертуру, условия юстировки и допустимую механику интеграции. До установки следует сопоставить их с реальным диаметром пучка, углом падения, требуемым качеством изображения и ограничениями корпуса.
Отрасли применения
Практические сценарии включают: компактные тепловизоры, ИК-сенсоры, переносные спектральные приборы и оптические головки. Компонент целесообразно применять после проверки совместимости с оправой, источником и остальной оптической цепочкой.

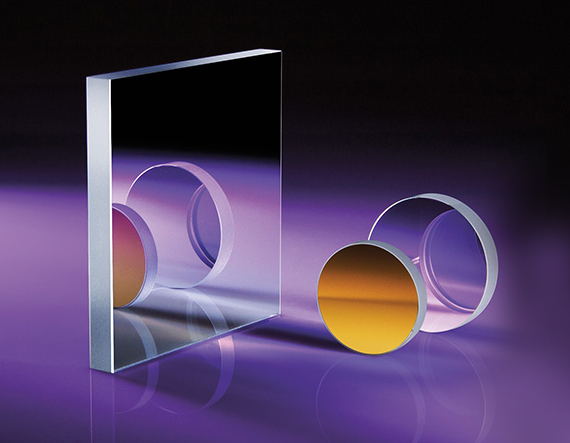

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
