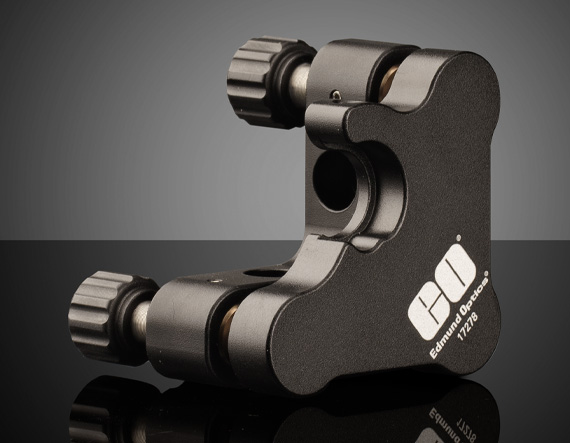

Кинематический держатель с вырезом E-Series, для оптики диаметром 12.5/12.7 мм

Описание

Кинематический держатель с вырезом серии E-Series предназначен для точной и стабильной фиксации мелкогабаритной круглой оптики в юстировочных узлах оптических стендов. Конструктивной особенностью кинематических креплений является трёхточечная схема опоры, обеспечивающая однозначное и повторяемое базирование элемента без избыточных механических напряжений, которые могли бы вызвать деформацию оправы линзы или зеркала. Наличие выреза в корпусе держателя облегчает установку и извлечение оптического элемента, а также обеспечивает доступ для очистки поверхности без полной разборки узла. Держатель рассчитан на работу с оптикой диаметром 12,5 или 12,7 мм — то есть подходит как для метрических, так и для дюймовых стандартных размеров линз, зеркал и светофильтров. Корпус изготавливается из алюминиевого сплава с антикоррозийным покрытием, обеспечивающим долговременную стабильность геометрии при эксплуатации в лабораторных условиях.

Характеристики

• Тип: кинематический держатель оптики с вырезом, серия E-Series
• Совместимый диаметр оптики: 12,5 / 12,7 мм
• Схема крепления: кинематическая, трёхточечная
• Материал корпуса: алюминиевый сплав
• Наличие технологического выреза для удобства установки и очистки

Отрасли применения

Кинематические держатели такого типа применяются при построении лазерных и оптических стендов, где требуется быстрая замена или юстировка небольших оптических компонентов без потери точности базирования. Они востребованы в исследовательских лабораториях фотоники, при сборке интерферометров, спектрометров и оптических испытательных установок, а также в производственных линиях контроля качества оптики, где важна повторяемость установки элемента в одно и то же положение после многократной переустановки.

Product Family Description

• 120° Clear Edge for Mounting Beamsplitters and Transmissive Optics
• Economically Priced
• Essential Mounts for Experiments and OEM Systems

E-Series Clear Edge Kinematic Optical Mirror Mounts offer many features essential for applications in R&D, prototyping, and system integration. Featuring a 120° cut out, these mounts are ideal for mounting beamsplitters and transmissive optics while accommodating a wider beam path when mounted at a 45° angle. The two M6 x 0.25 (101.6 TPI) adjustment screws provide smooth movement and can be driven by hand or by Allen key (2mm key size) for tip and tilt optical adjustment and alignment (±3.5°). The adjustment screw knobs are removable to create a more compact form factor. E-Series Clear Edge Kinematic Optical Mirror Mounts feature mounting holes with both a counterbore designed to accommodate M4 or 8-32 mounting hardware, and M6 x 1.0 internal threads for increased mounting versatility and direct compatibility to TECHSPEC® Metric Stainless Steel Mounting Posts and Pedestal Posts.
