Поставщик
|
Edmund Optics |
|
Артикул
|
58-850 |
|
Тип держателя
|
кинематический |
|
Для установки
|
круглой оптики |
|
Диаметр оптики
|
12.7 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Высота оптической оси 1 дюйм
|
Да |
|
Совместимый стержень
|
M4 x 0.7, 8-32 |
|
Стабильность наведения (мкрад)
|
1.3 |
|
Термическая стабильность (мкрад)
|
<5 |
|
Чувствительность на 1° поворота ручки (угл. сек)
|
4 |
|
Угловой допуск (°)
|
0.4 per 0.25mm turn |
|
Ход (мм)
|
No Z-Axis Translation |
|
Угол точного наклона крепления (°)
|
±5 |
|
Угол точного наклона (°)
|
±5 |
|
Шаг регулировочного винта (мм)
|
0.25 |
|
Количество регулировочных винтов
|
2 |
|
Минимальная толщина совместимой оптики (мм)
|
1.8 |
|
Чистая апертура CA (мм)
|
10.9 |
|
Размер совместимой оптики (мм)
|
12.5/12.7 |
|
Тип оптики
|
Circular |
|
Конструкция
|
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings |
|
Тип
|
Adjustable - Tip-Tilt |
Описание

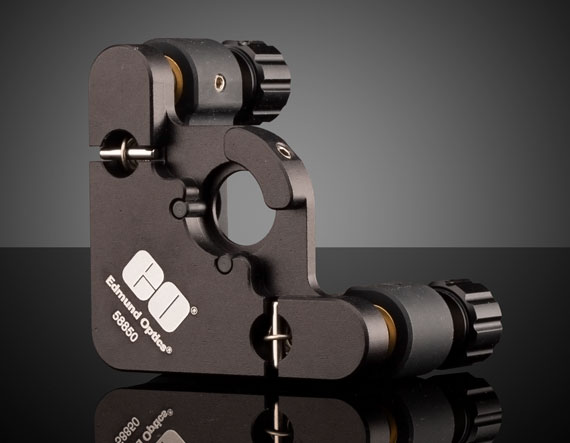

Кинематический держатель 58-850 предназначен для установки круглой оптики диаметром 12.5 или 12.7 мм с возможностью точной угловой настройки. Компактный формат делает его удобным для миниатюрных оптических систем, где требуется аккуратно разместить небольшой элемент и обеспечить возможность его юстировки. Такой держатель подходит для работы с малыми зеркалами, фильтрами, окнами и другими круглыми оптическими компонентами.
Двухвинтовая схема обеспечивает понятную и удобную регулировку положения. Изделие востребовано в лабораторных стендах, лазерных установках, малогабаритной фотонике и исследовательских системах, где точная настройка оптики должна сочетаться с компактностью узла.
Характеристики
- Тип: кинематический держатель круглой оптики
- Совместимый размер оптики: 12.5 / 12.7 мм
- Количество винтов: 2
- Назначение: установка и юстировка малой оптики
Отрасли применения
- Малогабаритная оптомеханика
- Лазерные стенды
- Лабораторная оптика
- Юстировка зеркал и фильтров
- Научные исследования
