Поставщик
|
Edmund Optics |
|
Артикул
|
34-721 |
|
Тип держателя
|
кинематический |
|
Диаметр оптики
|
12.7 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Шаг регулировочного винта (мм)
|
0.2 |
|
Стабильность наведения (мкрад)
|
1.3 |
|
Угол точного наклона крепления (°)
|
±5 |
|
Угол точного наклона (°)
|
±5 |
|
Ход (мм)
|
Z-Axis: 6 |
|
Количество регулировочных винтов
|
3 |
|
Совместимый стержень
|
M4 x 0.7 |
|
Высота средней линии (мм)
|
15.0 |
|
Минимальная толщина совместимой оптики (мм)
|
1.9 |
|
Чистая апертура CA (мм)
|
10.9 |
|
Толщина передней панели к задней панели (мм)
|
19.6 |
|
Размеры пластины (мм)
|
22.5 x 22.5 |
|
Размер совместимой оптики (мм)
|
12.5/12.7 |
|
Тип оптики
|
Circular |
|
Конструкция
|
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings |
|
Тип
|
Adjustable - Tip-Tilt |

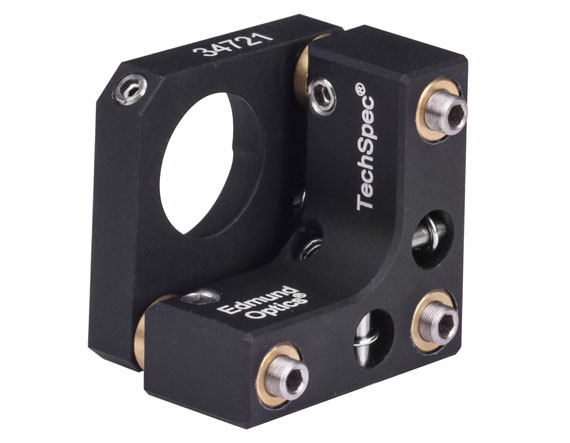

Описание
Компактный кинематический держатель — механический узел для точной фиксации и юстировки оптических элементов круглой формы, обеспечивающий регулировку угла наклона оправы вокруг двух ортогональных осей при сохранении высокой стабильности положения. Конструкция построена на принципе кинематического крепления с использованием трёх регулировочных винтов, что позволяет плавно и независимо изменять углы наклона установленной оптики с высокой повторяемостью и минимальным паразитным смещением по оси. Держатель рассчитан на установку оптических элементов диаметром 12,5 либо 12,7 мм — распространённый малый типоразмер линз, зеркал и светофильтров. Небольшие габариты самого держателя делают его удобным для плотной компоновки на оптических столах и в компактных приборных модулях, где пространство ограничено.
Характеристики
- Тип: кинематический держатель оптики
- Механизм регулировки: три юстировочных винта
- Совместимый диаметр оптики: 12,5 / 12,7 мм
- Конструктивное исполнение: компактное
- Поставщик: Edmund Optics
Отрасли применения
Такие держатели используются при сборке лазерных резонаторов, интерферометров, коллимационных систем и оптических скамей в научных лабораториях, а также в приборостроении, где требуется точная угловая юстировка малогабаритных оптических компонентов. Кинематическая схема крепления особенно ценится в задачах, требующих периодической подстройки без потери базового положения элемента, например при выравнивании оптических трактов после транспортировки или замены компонентов.
Описание семейства продуктов
- Резьба винта точной регулировки M3 x 0,2
- <общий профиль 25 мм
- Запирается для повышения стабильности.
Наша компактная кинематика TECHSPEC® разработана таким образом, чтобы сохранить производительность более крупной кинематики для интеграции в приложения с ограниченным пространством. Эти кинематики имеют полностью измененные регулировочные винты для интеграции в OEM-приложения. Компактные кинематические крепления TECHSPEC имеют две модели передней пластины для крепления с помощью установочного винта или клеевой оптики. Вставки из нержавеющей стали также используются для обеспечения качества и стабильности. Эти кинематические крепления в сочетании с нашими лазерными зеркалами TECHSPEC идеально подходят для надежной интеграции в лазерную обработку, кино или биологические науки.
