Поставщик
|
Edmund Optics |
|
Артикул
|
34-720 |
|
Тип держателя
|
кинематический |
|
Диаметр оптики
|
12.7 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Шаг регулировочного винта (мм)
|
0.2 |
|
Стабильность наведения (мкрад)
|
1.3 |
|
Угол точного наклона крепления (°)
|
±5 |
|
Угол точного наклона (°)
|
±5 |
|
Ход (мм)
|
No Z-Axis Translation |
|
Количество регулировочных винтов
|
2 |
|
Совместимый стержень
|
M4 x 0.7 |
|
Высота средней линии (мм)
|
15.0 |
|
Минимальная толщина совместимой оптики (мм)
|
1.9 |
|
Чистая апертура CA (мм)
|
10.9 |
|
Толщина передней панели к задней панели (мм)
|
19.6 |
|
Размеры пластины (мм)
|
22.5 x 22.5 |
|
Размер совместимой оптики (мм)
|
12.5/12.7 |
|
Тип оптики
|
Circular |
|
Конструкция
|
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings |
|
Тип
|
Adjustable - Tip-Tilt |
Описание

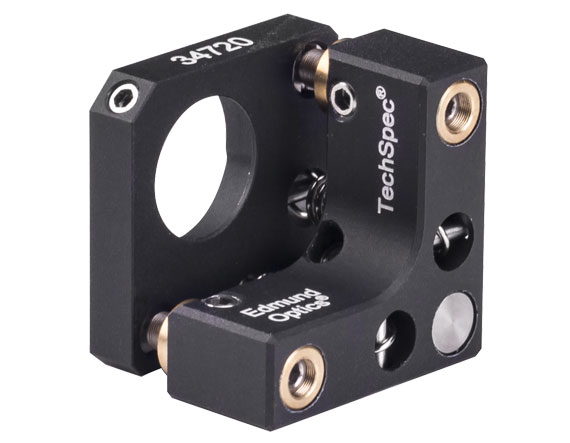

Компактный кинематический держатель представляет собой механическое юстировочное устройство для крепления и точной угловой настройки оптических элементов, таких как зеркала, светоделители или небольшие линзы. Конструкция на основе кинематической схемы с двумя регулировочными винтами обеспечивает независимую настройку наклона оправы по двум взаимно перпендикулярным осям при сохранении стабильного положения оптического элемента в третьей точке опоры, что минимизирует паразитные смещения при юстировке. Два винта позволяют оперативно и повторяемо задавать угол наклона установленной оптики с высокой точностью, что критично при построении многоэлементных оптических трактов. Держатель рассчитан на установку оптики диаметром 12,5 или 12,7 мм, то есть на самые распространённые полудюймовые типоразмеры линз и зеркал, широко используемые в модульных оптических системах.
Характеристики
- Тип: компактный кинематический держатель (юстировочная оправа)
- Количество регулировочных винтов: 2
- Совместимый диаметр оптики: 12.5 / 12.7 мм
- Назначение: точная угловая юстировка оптических элементов
Отрасли применения
Кинематические держатели применяются при сборке лазерных резонаторов, интерферометров, оптических скамей и измерительных стендов, где требуется прецизионная и стабильная фиксация оптических компонентов с возможностью точной юстировки. Востребованы в научно-исследовательских лабораториях, производстве оптико-электронных приборов и системах контроля качества, использующих модульные оптические конфигурации.
Описание семейства продуктов
- Резьба винта точной регулировки M3 x 0,2
- <общий профиль 25 мм
- Запирается для повышения стабильности.
Наша компактная кинематика TECHSPEC® разработана таким образом, чтобы сохранить производительность более крупной кинематики для интеграции в приложения с ограниченным пространством. Эти кинематики имеют полностью измененные регулировочные винты для интеграции в OEM-приложения. Компактные кинематические крепления TECHSPEC имеют две модели передней пластины для крепления с помощью установочного винта или клеевой оптики. Вставки из нержавеющей стали также используются для обеспечения качества и стабильности. Эти кинематические крепления в сочетании с нашими лазерными зеркалами TECHSPEC идеально подходят для надежной интеграции в лазерную обработку, кино или биологические науки.
