Поставщик
|
Edmund Optics |
|
Артикул
|
48-679 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
без покрытия |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
12.0 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2500 |
|
Тип
|
Plano-Concave Lens |
|
Скос
|
Protective bevel as needed |
|
Числовая апертура NA
|
0.40 |
|
f / #
|
1.25 |
|
Радиус R1 (мм)
|
-11.77 |
|
Толщина кромки ET (мм)
|
4.47 |
|
Чистая апертура CA (мм)
|
11.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
3.00 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-SF11 |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
-16.68 |
|
Эффективное фокусное расстояние EFL (мм)
|
-15.00 |
|
Диаметр (мм)
|
12.00 +0.0/-0.025 |
Описание
Плоско-вогнутая линза без нанесённого покрытия сочетает плоскую поверхность с одной стороны и вогнутую сферическую поверхность с другой, обеспечивая отрицательную оптическую силу и расходящееся действие на проходящий пучок излучения. Диаметр элемента составляет 12.0 мм, а фокусное расстояние равно минус 15 мм, что определяет умеренную рассеивающую способность, характерную для расширителей пучка небольшой кратности или корректирующих элементов в комбинированных оптических системах. Отсутствие просветляющего покрытия означает, что поверхности линзы остаются в состоянии оптически полированного стекла без дополнительной интерференционной обработки, вследствие чего пропускание определяется исключительно собственными характеристиками материала подложки на выбранной длине волны. Такая конфигурация часто выбирается для прототипирования, макетных сборок или ситуаций, когда линза используется в паре с другими элементами, где просветление на данной конкретной поверхности избыточно или будет нанесено позднее по требованиям заказной сборки.
Характеристики
- Тип элемента: плоско-вогнутая линза
- Покрытие: отсутствует
- Диаметр: 12.0 мм
- Фокусное расстояние: -15 мм
Отрасли применения
Рассеивающие линзы без покрытия применяются при разработке экспериментальных оптических схем в научных лабораториях, где на этапе тестирования конфигурации важнее гибкость выбора спектрального диапазона, чем максимальная эффективность пропускания на конкретной длине волны. Такие элементы используются в качестве компонентов расширителей пучка, корректоров сферической аберрации в составных объективах и в системах формирования расходящегося излучения для подсветки протяжённых зон наблюдения. В образовательных и демонстрационных целях подобные линзы применяются для иллюстрации принципов геометрической оптики, а в мелкосерийном приборостроении — как экономичный вариант для узлов, где интерференционное покрытие не требуется по условиям эксплуатации.
Описание семейства продуктов
- Диапазон длин волн 350–2200 нм
- Точный диаметр и допуски на центрирование обеспечивают простую интеграцию OEM
- Широкий выбор диаметров, фокусных расстояний и покрытий
- Варианты антибликового покрытия: MgF2, VIS 0°, VIS-NIR, NIR I и NIR II

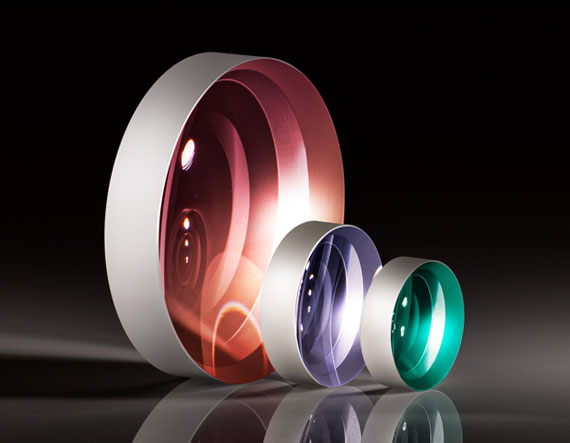

Плано-вогнутые линзы (PCV) имеют одну плоскую и одну изогнутую внутрь поверхность. Объективы PCV имеют отрицательное фокусное расстояние и используются для уменьшения изображения или для рассеивания света.
