Линза Френеля, размер: 11.0" x 11.0", фокусное расстояние: 8.2"

Описание

Линза Френеля 32-597 компании Edmund Optics имеет размер 11,0" x 11,0" и фокусное расстояние 8,2 дюйма.

Линза Френеля — это плоская тонкая линза, поверхность которой разбита на множество узких концентрических колец, каждое из которых имеет свой небольшой участок наклонной поверхности: в совокупности эти кольца дают почти такой же собирающий эффект, как у обычной толстой изогнутой линзы того же фокусного расстояния, но при заметно меньшей толщине, весе и стоимости материала.

Крупный размер 11 x 11 дюймов при сравнительно коротком фокусном расстоянии 8,2 дюйма делает эту линзу светосильной для своего размера: она способна собрать свет с большой площади и сфокусировать его на сравнительно небольшом расстоянии — обычная толстая линза стекла такого же размера и фокусного расстояния была бы намного тяжелее и заметно дороже в изготовлении.

За возможность сделать крупную линзу тонкой и лёгкой приходится расплачиваться немного худшим качеством изображения по сравнению с обычной линзой того же размера — на изображении, построенном линзой Френеля, могут быть заметны тонкие концентрические кольцевые артефакты, соответствующие границам между отдельными зонами линзы, поэтому такие линзы обычно применяют не там, где нужно предельно чёткое изображение, а там, где важнее собрать и сфокусировать как можно больше света.

Крупноформатные линзы Френеля такого размера применяют в осветительных и проекционных системах, солнечных концентраторах и в приборах, где нужно собрать свет с большой площади в компактный узел, сохраняя при этом малый вес и толщину самой линзы.

Характеристики

• Артикул: 32-597; производитель: Edmund Optics
• Тип: линза Френеля
• Размер: 11,0" x 11,0"
• Фокусное расстояние: 8,2"

Отрасли применения

• Осветительные и проекционные системы
• Медицинское и стоматологическое оборудование
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

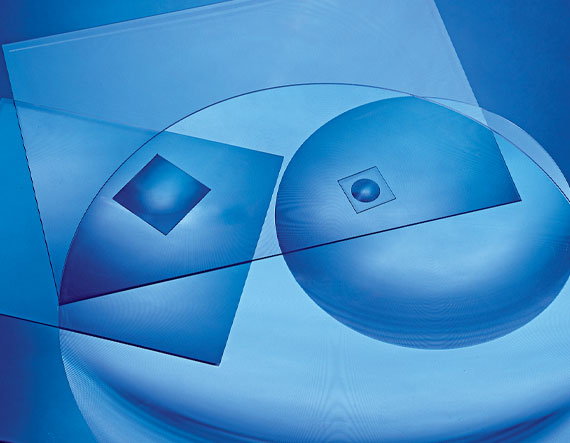

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
