Линза Френеля, размер: 11.0" x 11.0", фокусное расстояние: 24"

Описание

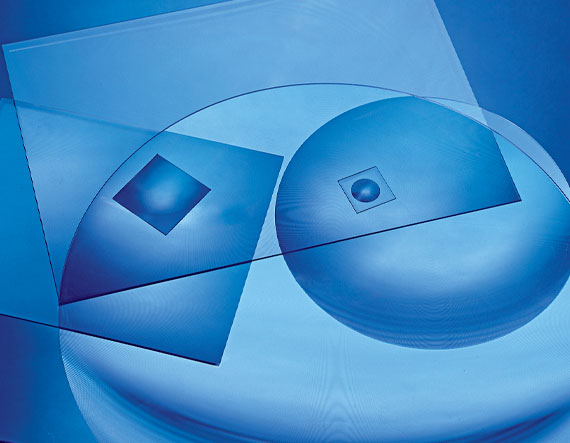

Линза Френеля 32-691 компании Edmund Optics имеет крупный квадратный размер 11,0 × 11,0 дюйма (около 279 × 279 мм) и фокусное расстояние 24 дюйма (около 610 мм). В отличие от классической сплошной линзы, линза Френеля представляет собой тонкую пластину с концентрическими кольцевыми преломляющими гранями, воспроизводящими действие толстой собирающей линзы при значительно меньшей толщине и массе материала.

Такая конструкция позволяет изготавливать крупноапертурную (в данном случае свыше четверти квадратного метра) собирающую оптику из тонкого листа пластика при относительно низкой стоимости по сравнению со стеклянной линзой сопоставимого диаметра — толстая стеклянная линза такого размера была бы чрезвычайно тяжёлой и дорогой в производстве.

Линзы Френеля крупного формата применяются в осветительных и проекционных системах (сценические прожекторы, увеличительные и демонстрационные устройства), в системах концентрации солнечного излучения (солнечные концентраторы и печи), а также в качестве конденсорных элементов оверхед-проекторов и крупноформатных считывающих устройств.

Характеристики

• Артикул: 32-691; производитель: Edmund Optics
• Тип: линза Френеля
• Размер: 11,0" × 11,0" (≈279 × 279 мм)
• Фокусное расстояние: 24" (≈610 мм)
• Материал: оптический пластик
• Конструкция: тонкая пластина с концентрическими преломляющими гранями

Отрасли применения

• Осветительные системы и проекционная техника
• Машинное зрение: формирование равномерной подсветки
• Медицинское и лабораторное оборудование
• Сценическое и проекционное освещение (прожекторы Френеля)
• Концентрация солнечного излучения (солнечные концентраторы)

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
