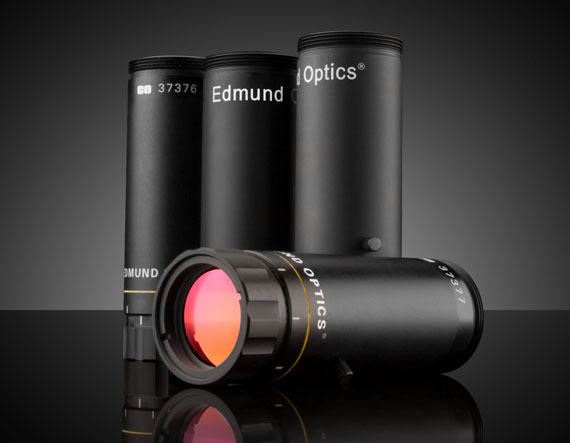

Широкополосный расширитель пучка Vega™, расширении луча: 10X, покрытие для 1030-1550 нм

Описание

Широкополосный расширитель пучка серии Vega™ представляет собой afocal (безфокусную) оптическую систему из нескольких линз, предназначенную для увеличения диаметра коллимированного лазерного пучка при сохранении его параллельности. Принцип работы расширителя основан на последовательном прохождении пучка через отрицательный или положительный входной компонент и положительный выходной компонент, разнесённые на расстояние, равное сумме их фокусных отрезков, что обеспечивает увеличение диаметра пучка в заданное число раз без внесения существенной кривизны волнового фронта. Расширение пучка в 10 крат, заявленное для данного изделия, означает пропорциональное уменьшение угловой расходимости выходного пучка, что особенно важно при передаче лазерного излучения на большие расстояния или при фокусировке в пятно минимально возможного размера. Широкополосное просветляющее покрытие, рассчитанное на диапазон 1030–1550 нм, позволяет использовать расширитель с широким классом источников — от иттербиевых волоконных лазеров до эрбиевых систем, работающих в телекоммуникационном диапазоне.

Характеристики

• Серия — Vega™
• Тип — широкополосный afocal расширитель лазерного пучка
• Кратность расширения — 10X
• Просветляющее покрытие для диапазона 1030–1550 нм

Отрасли применения

Расширители пучка применяются в промышленных лазерных системах резки, сварки, гравировки и маркировки, где увеличение диаметра пучка перед фокусирующим объективом позволяет получить меньший диаметр пятна и, соответственно, более высокую плотность мощности в фокусе. В научных лабораториях подобные устройства используются при настройке лазерных экспериментов, требующих коллимированного пучка большого диаметра для равномерного облучения образца или для последующего преобразования в оптических системах. В телекоммуникационной отрасли расширители пучка применяются в системах свободно-пространственной оптической связи, где критична малая расходимость пучка на протяжённых трассах. Широкий диапазон рабочих длин волн делает данный компонент универсальным решением для интеграторов лазерных систем, работающих с различными типами волоконных и твердотельных лазеров без необходимости смены оптики под каждую конкретную длину волны.

Описание семейства продуктов

• Покрытие AR для широкополосных перестраиваемых лазерных источников
• Доступно фиксированное увеличение от 1,5 до 20 крат.
• Расхождение регулируется поворотной оптической системой

TECHSPEC^® Vega™ предназначены для требовательных перестраиваемых лазерных источников. Эти компактные расширители пучка оптимизированы для работы в широком диапазоне длин волн, при этом конструкция обеспечивает погрешность передаваемого волнового фронта λ/10 и отсутствие фантомных изображений с внутренней фокусировкой для совместимости с мощными лазерами. Широкополосные расширители луча TECHSPEC Vega легко интегрируются в прототипы и расширенные приложения, сохраняя при этом качество во всем диапазоне настройки. Они идеально подходят для медицинских лазеров с источниками тулия и гольмия.

Примечание. Это семейство продуктов ранее было известно как фиксированные широкополосные расширители луча TECHSPEC DA.

Также доступны расширители лазерного луча TECHSPEC Vega™. Для более чувствительных к стоимости приложений Edmund Optics также предлагает расширители пучка TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis® Nd:YAG лазера или широкополосные расширители луча TECHSPEC Draconis™. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.

Чтобы узнать больше о разнице между мощными и маломощными расширителями луча 2 мкм, а также о различных типах плавленого кварца, ознакомьтесь с нашими примечаниями по применению плавленого кварца УФ- и ИК-класса.
